SOLIDWORKS生成平移的移動面特征

SOLIDWORKS軟件生成平移的移動面特征方法

1、打開模型。

2、右鍵單擊任意 CommandManager 選項卡，然后單擊選項卡 > 直接編輯以激活此選項卡。

3、執行以下操作之一：

  • 右鍵單擊面，然后選擇移動面。

  • 在直接編輯 CommandManager 選項卡上，單擊移動面，然后選擇面。


三重軸即會出現。 并且會彈出一個圖形工具欄，幫助您選擇連接的面。

4、在 PropertyManager 的移動面下選擇平移。

5、單擊如圖所示的彈出工具欄圖像，以選擇所有共有平面的面。


如果不顯示彈出工具欄，可清除選擇的面，然后重新選擇面。

6、指定距離：

  • 選擇 PropertyManager 中的一個邊線條件，并指定其參數。

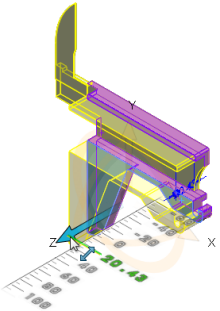

  • 如圖所示將三重軸臂桿拖離面。


軟件中會顯示一把量尺，幫助您拖動一段距離。 所選的面會按照該距離平移。

7、單擊 。
