SOLIDWORKS滾花的三種畫法

SOLIDWORKS滾花第一種畫法


1.【前視基準面】畫草圖。

2.【旋轉】。

3.【上視基準面】-【轉換實體引用】圓邊線。

4.【螺旋線/渦狀線】定義方式：螺距和圈數；螺距：45 ；圈數：0.2 。（可以自己設定）

5.【倒角】倒角參數：0.5×45° 。

6.【上視基準面】畫中心線，中心線端點與螺旋線添加：穿透幾何關系；再畫一個：3點邊角矩形，添加：對稱幾何關系。

7.【掃描切除】。

8.【鏡像】掃描切除。

9.【圓周陣列】方向：藍色面；數量：30或60 ；勾選：幾何體陣列。

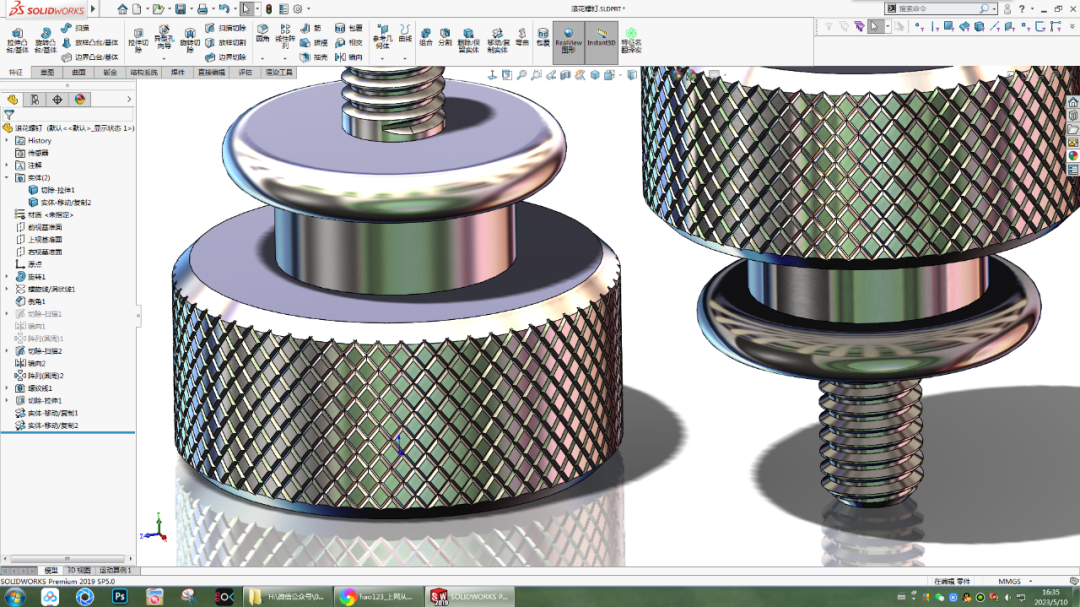

10.陣列這一步用時間比較長，陣列60個用時：10.8秒。

10-1.陣列30個用時：2.5秒。



SOLIDWORKS滾花第二種畫法


1.【前視基準面】畫一根直線。

2.【掃描切除】輪廓：不變；路徑：直線。

2-1.【掃描切除】指定扭轉值，度數：120度 。

3.【鏡像】勾選：幾何體陣列。

4.【圓周陣列】勾選：幾何體陣列。



SOLIDWORKS滾花第三種畫法：貼圖


1.下載幾張滾花圖片。

2.隨便拖一張到圓柱面上，選擇：面 。

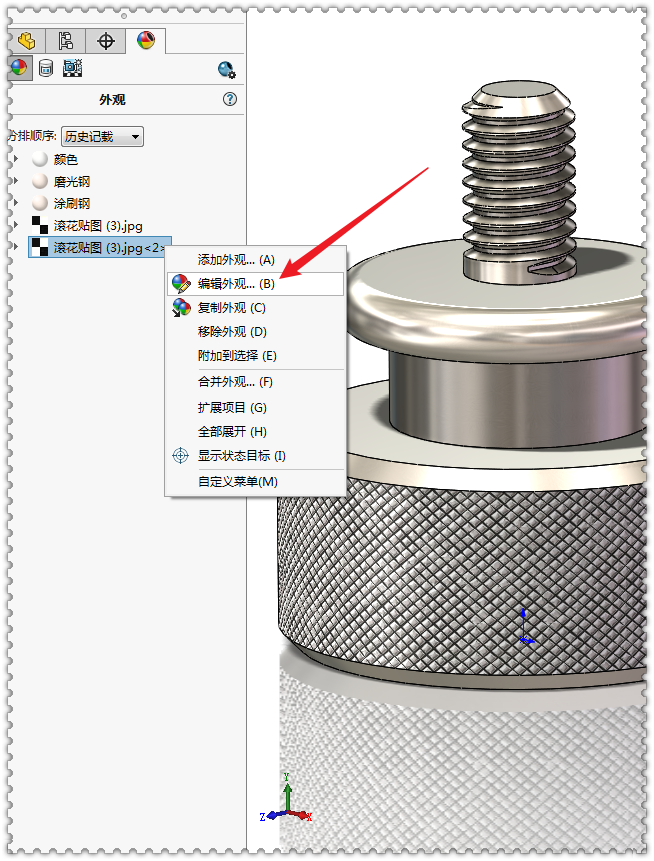

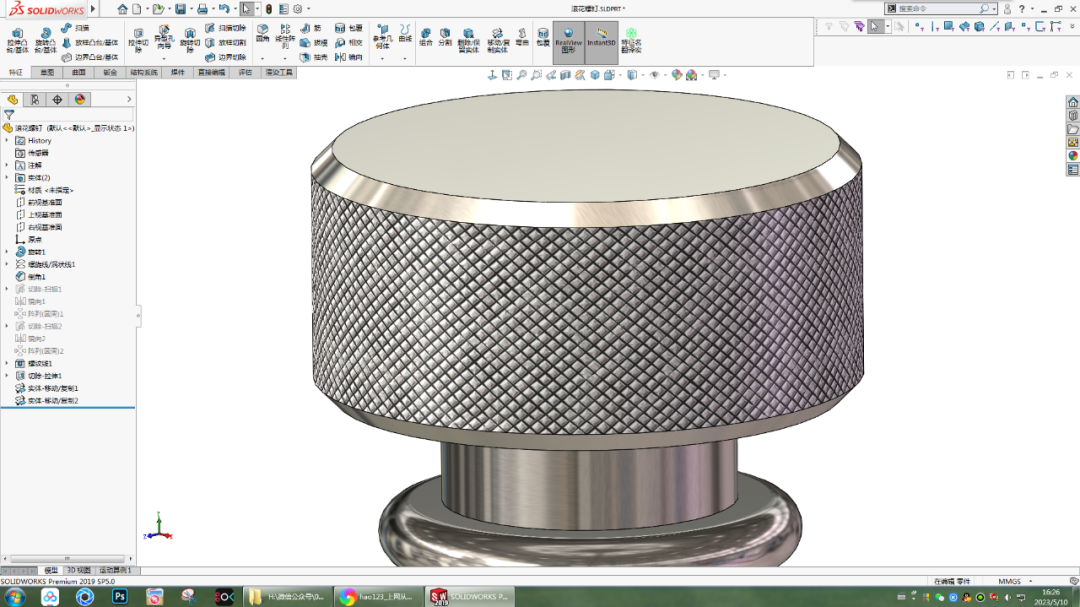

3.可以用【編輯外觀】調整滾花的大小：


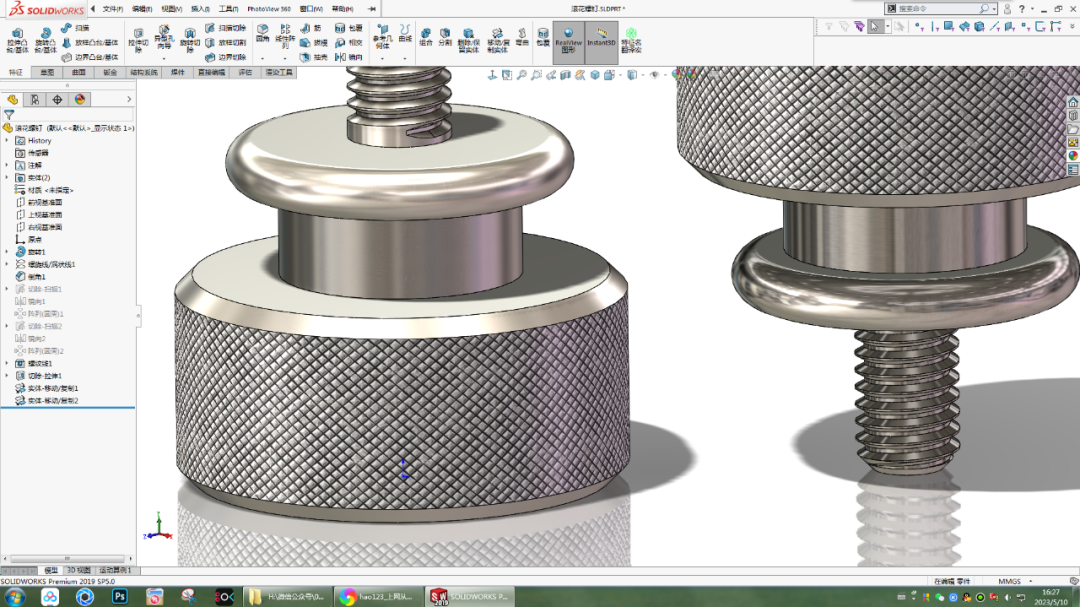

4..完成。
