SOLIDWORKS草圖陣列


SOLIDWORKS中有幾種陣列方式，咱們今天來說一下根據草圖圖形進行陣列的例子。先看下陣列后的效果圖：

 SOLIDWORKS陣列方式

效果圖

1、在前視基準面繪制矩形，尺寸如下圖；

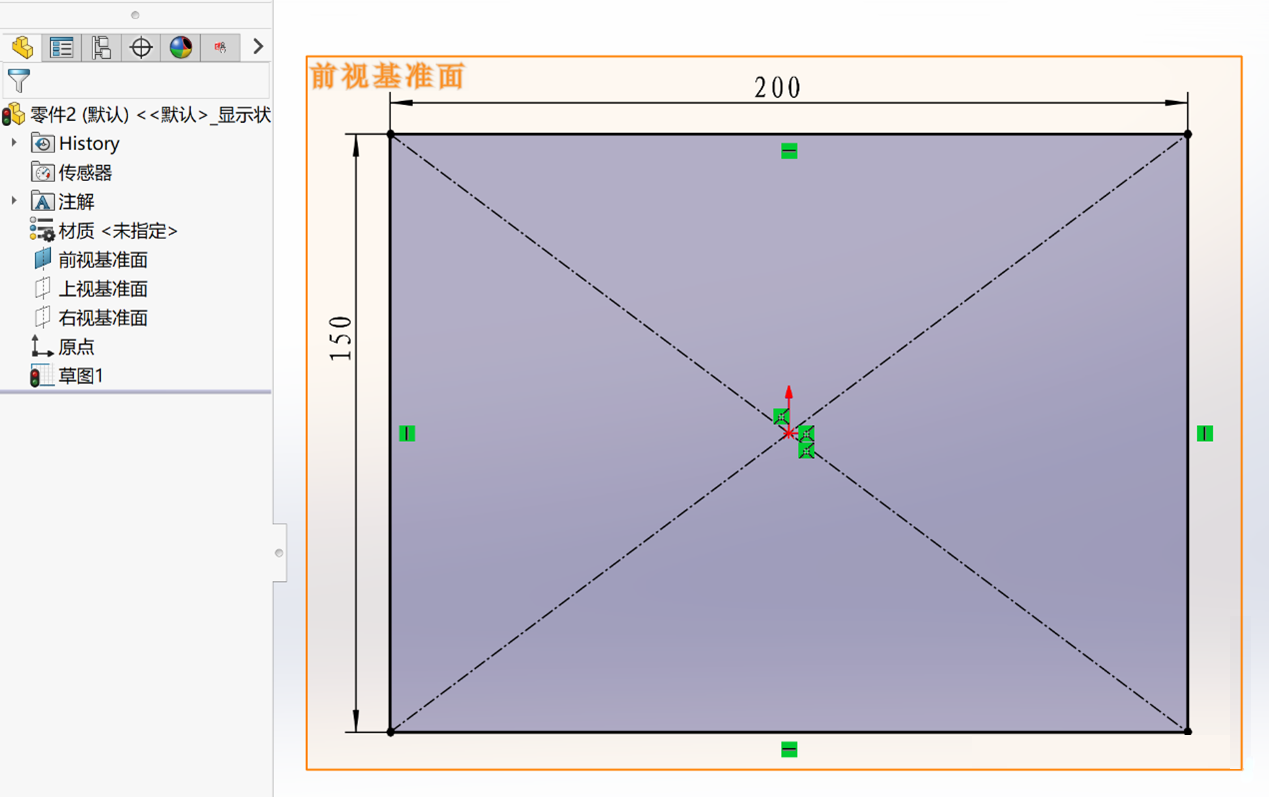

 SOLIDWORKS繪制矩形

草圖1

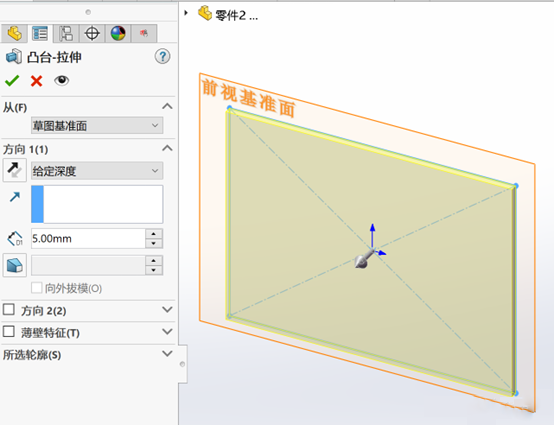

2、在草圖1基礎上進行拉伸操作，拉伸厚度5mm；

 SOLIDWORKS草圖拉伸

凸臺-拉伸1

3、在模型頂面創建草圖2，繪制直徑5mm的圓，位置尺寸如下圖；

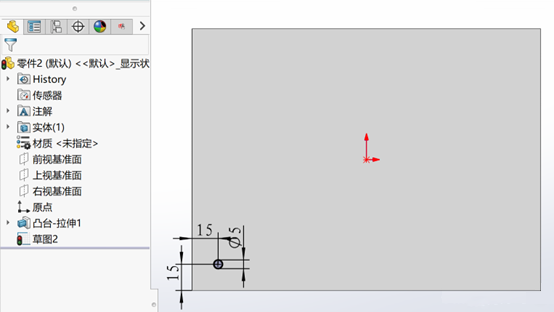

 SOLIDWORKS草圖繪制

草圖2

4、對草圖2進行切除操作；

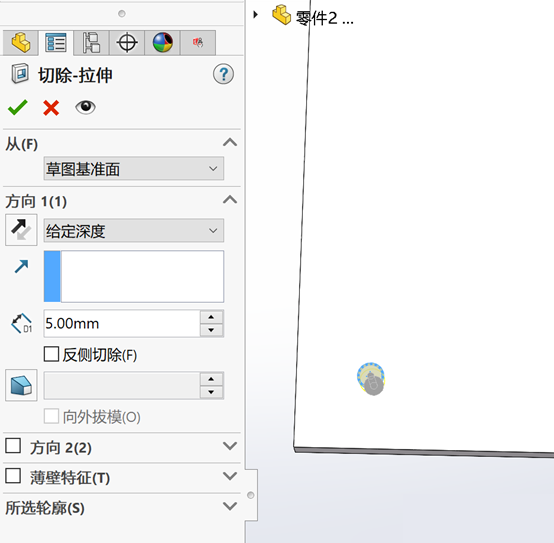

 SOLIDWORKS草圖切除

切除-拉伸1

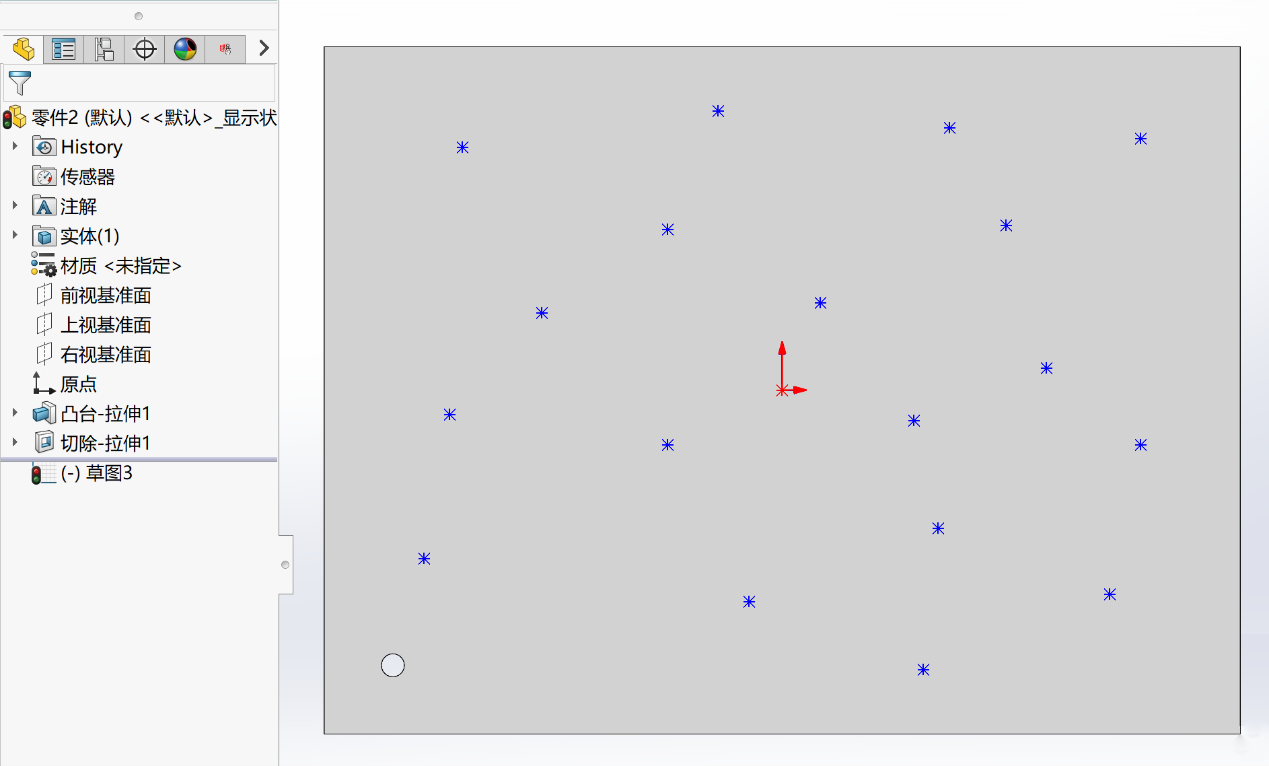

5、在模型頂面創建草圖3，然后任意添加點，如下圖；，

 SOLIDWORKS草圖加點

草圖3

6、點擊草圖驅動的陣列命令；

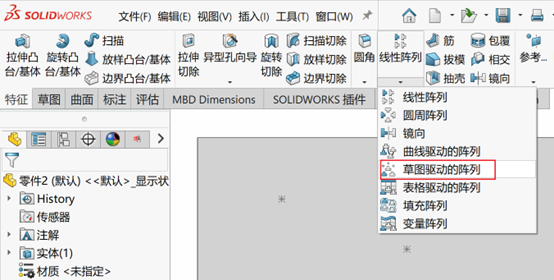

 SOLIDWORKS草圖陳列

草圖驅動的陣列

7、在草圖驅動的陣列屬性框里，選擇草圖3，特征和面下面在特征處選擇切除-拉伸1；

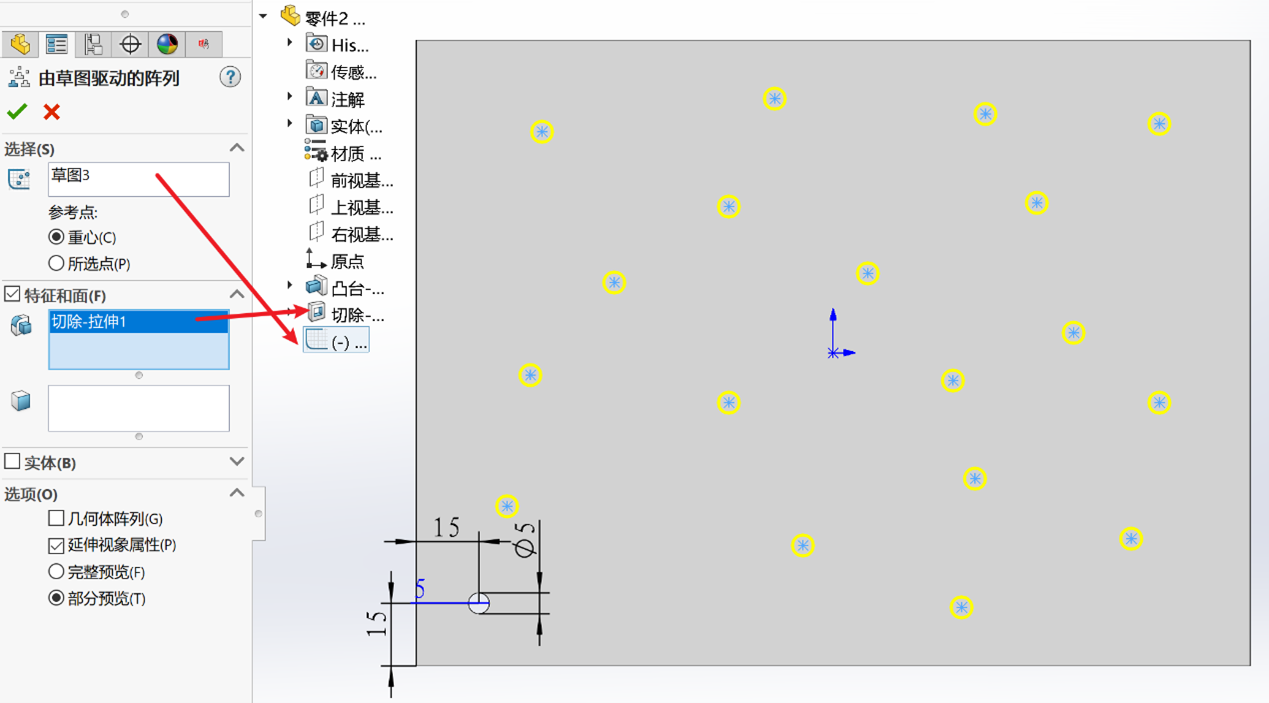

 SOLIDWORKS草圖陳列

草圖驅動的陣列

8、完成草圖驅動的陣列后的效果如下圖，以及根據草圖3上的點創建了圓孔；

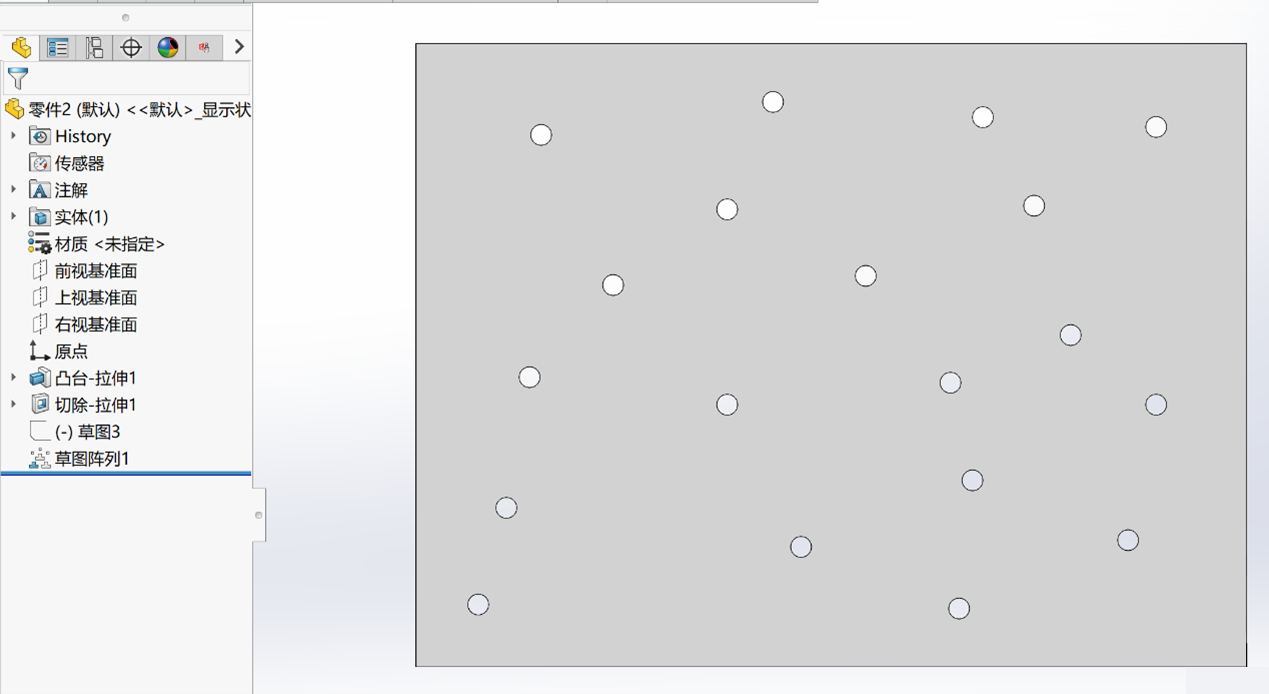

 SOLIDWORKS草圖陳列后效果

草圖陣列1

9、對完成后的模型添加顏色如下圖；

 SOLIDWORKS草圖添加顏色

效果圖1

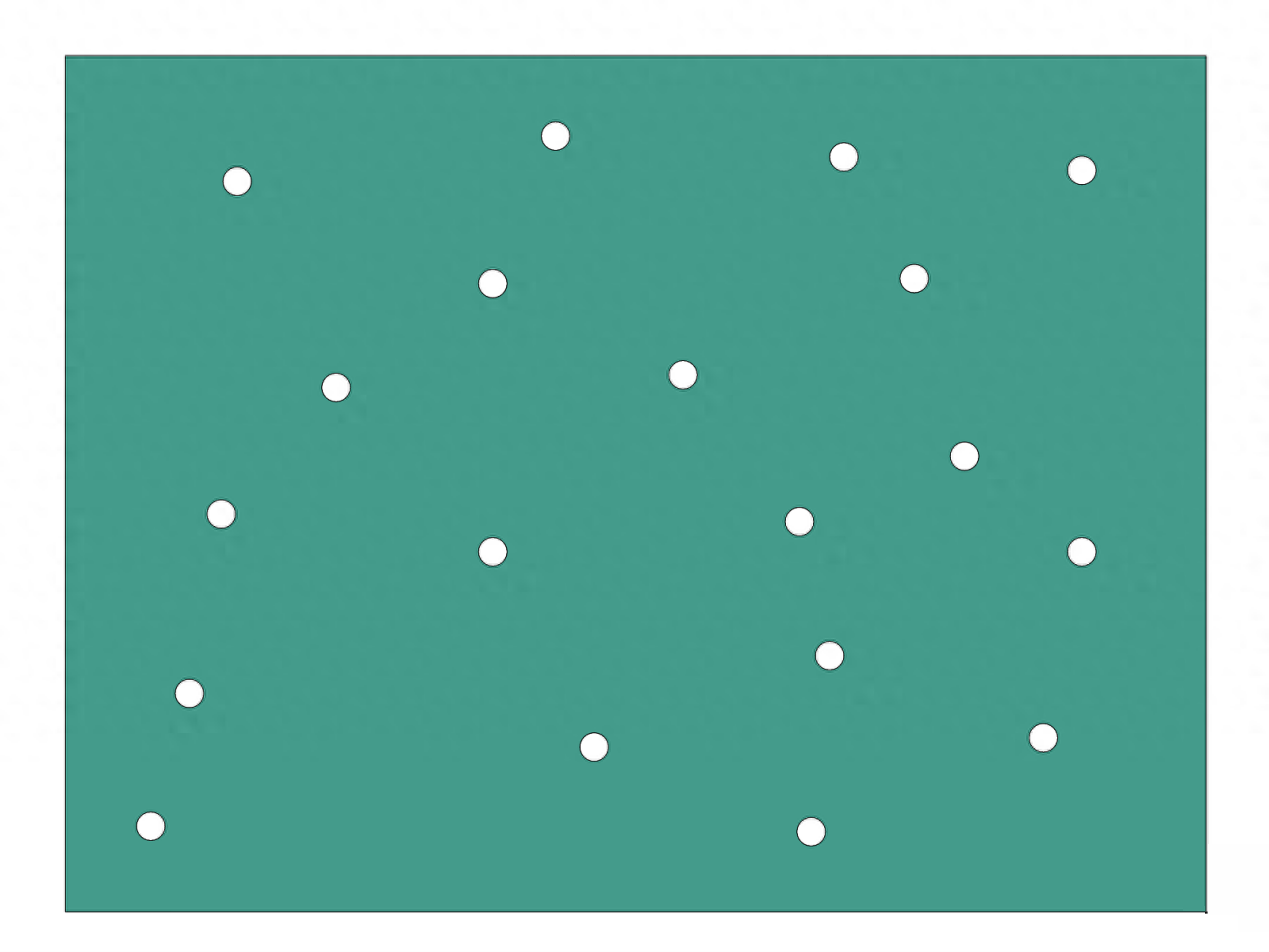

 SOLIDWORKS草圖添加顏色

效果圖2

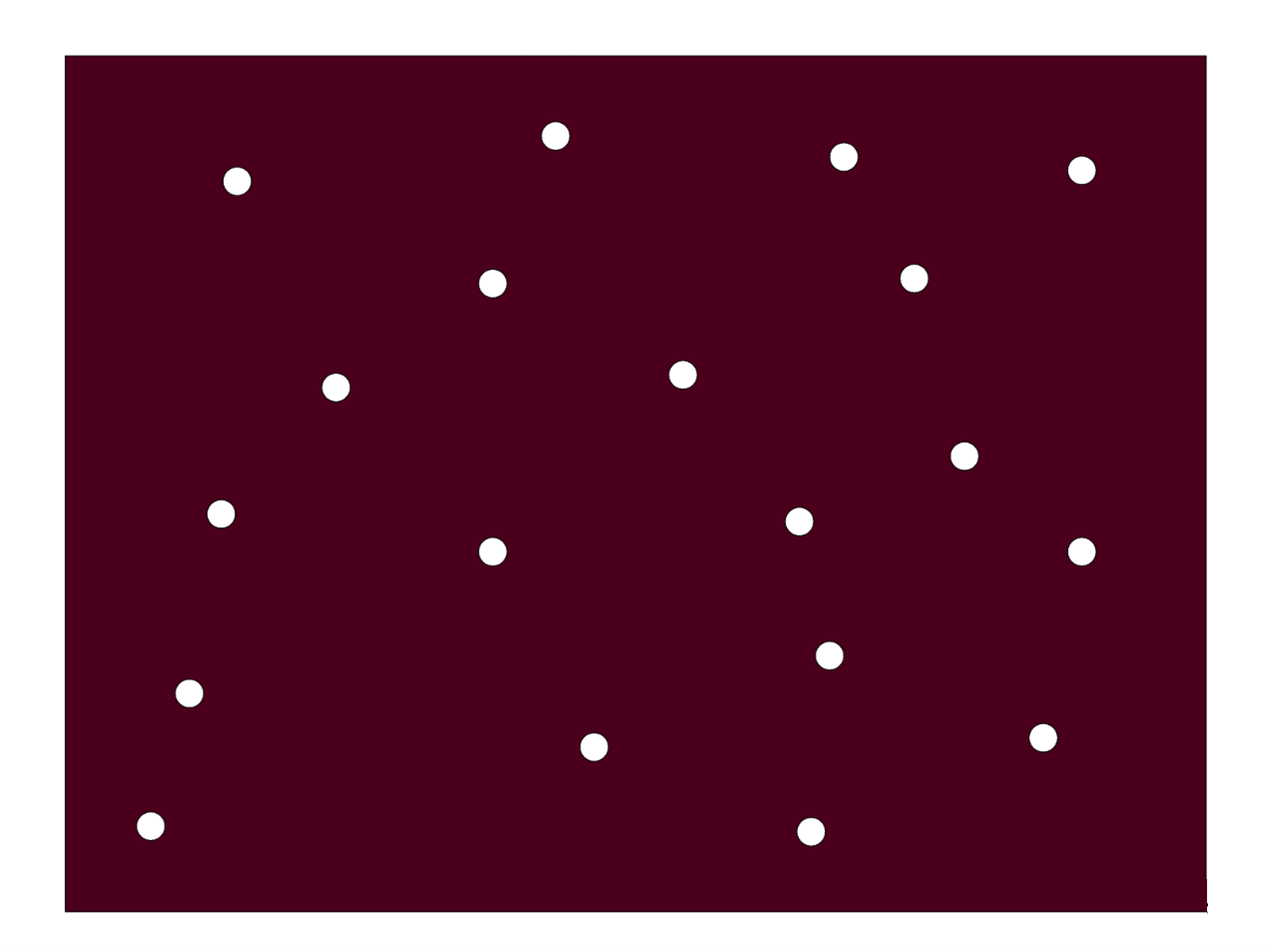

 SOLIDWORKS草圖顏色

效果圖13
