生成SOLIDWORKS零件鏡像的兩種方法

  • 設計中，兩個零件互為左右件的情況很常見

  • 在裝配體環境和零件設計環境都可以實現零部件鏡像

  • SOLIDWORKS 提供了方便快捷的鏡像零部件功能


一、如何在裝配體環境中鏡像方法

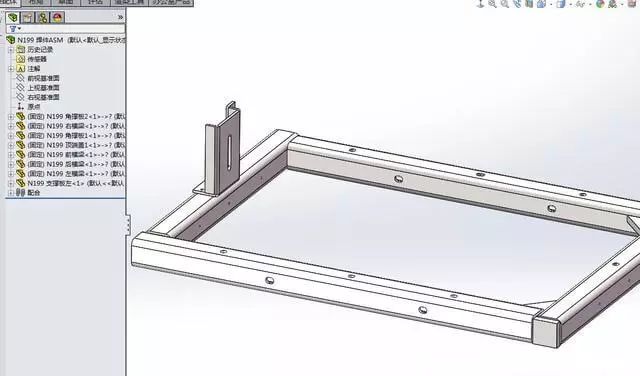

  1. 打開裝配體

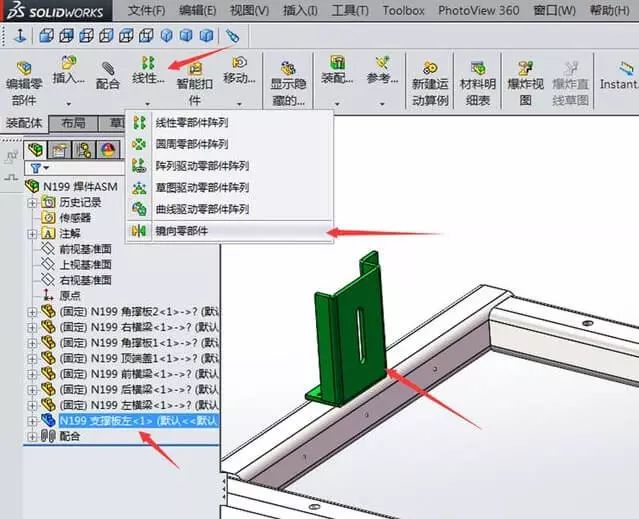

  2. 選擇需要鏡像的零件，選擇線性陣列菜單下面的鏡像零部件

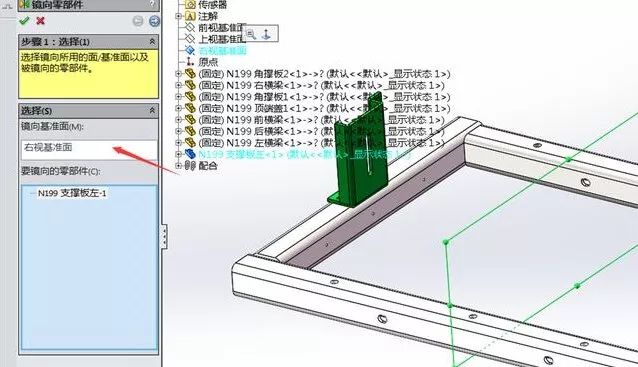

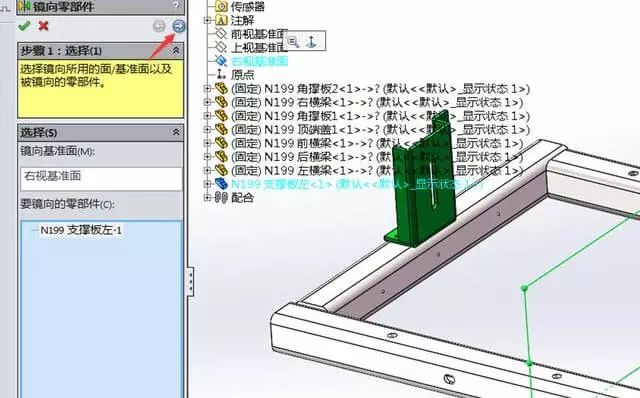

  3. 選擇鏡像零部件的對稱面


  4. 點擊窗口右上角的下一步按鈕

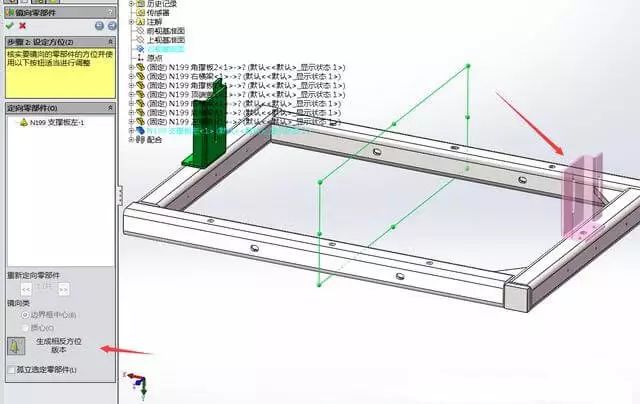

  5. 選擇生成相反方向的版本



    確定后退出

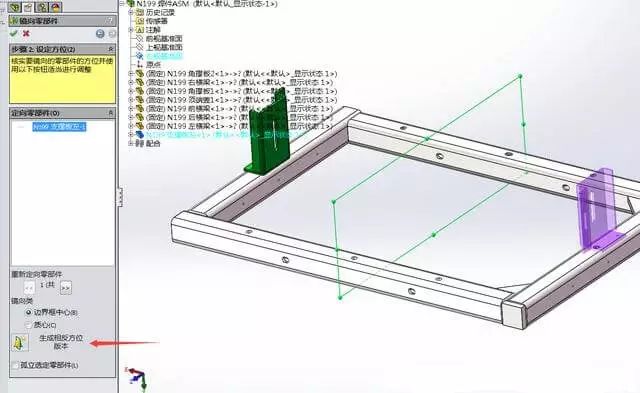

  6. 鏡像過程中有一個重新定向功能。可以生成各個方向的鏡像，可以根據預覽選用



二、在零件環境中實現

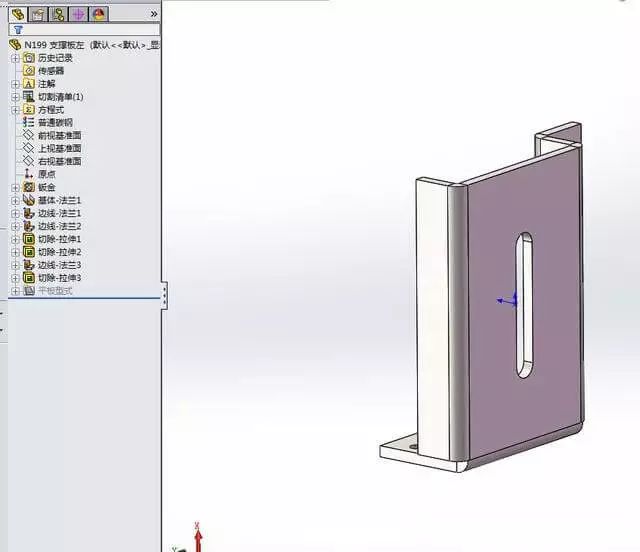

  1. 打開零件

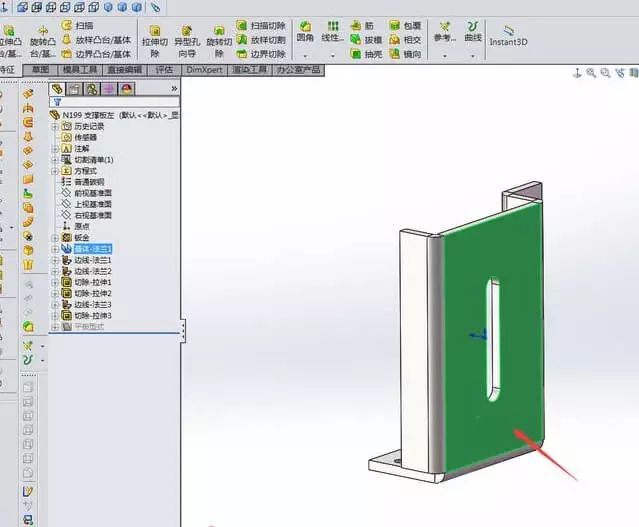

  2. 選擇鏡像面

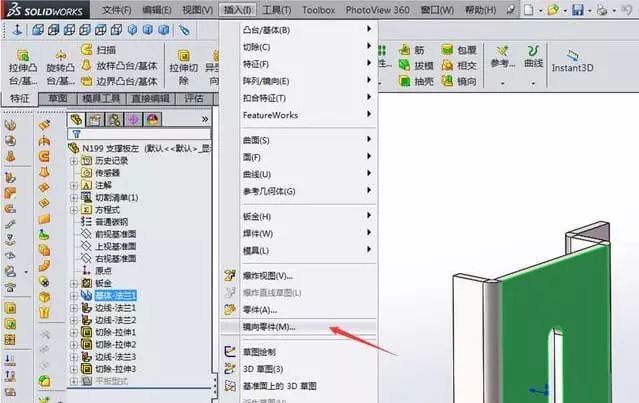

  3. 鏡像零件

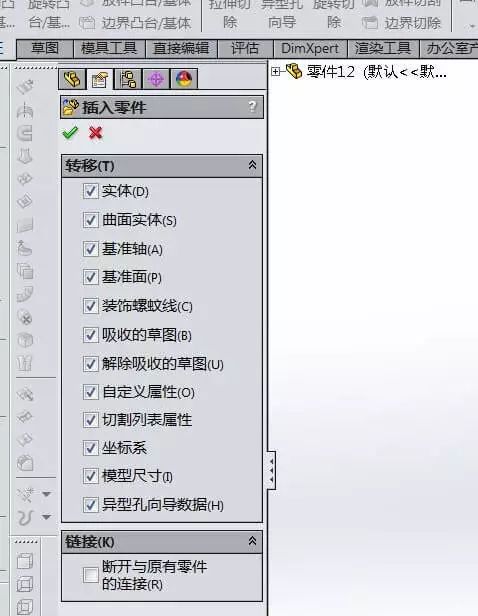

  4. 插入零件對話框的屬性都勾上

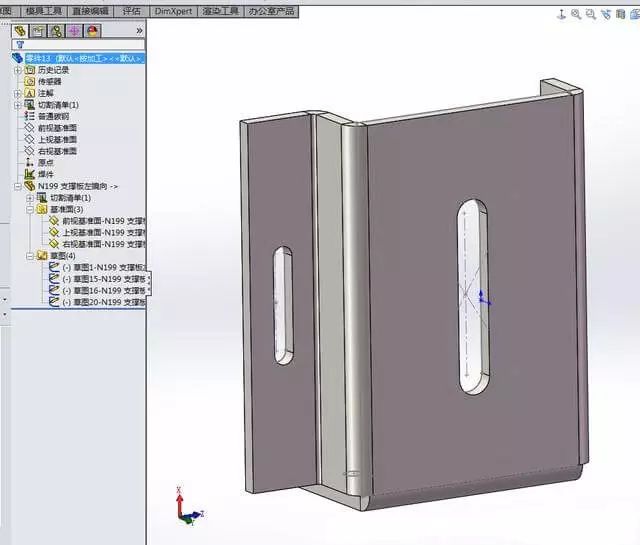

  5. 確認后完成
