SolidWorks軟件三維建模教程——莫比烏斯環建模案例

SolidWorks是達索系統（Dassault Systemes ）下的子公司，專門負責研發與銷售機械設計軟件的視窗產品。SOLIDWORKS軟件三維建模功能強大，為制造型企業提供SOLIDWORKS一體化解決方案和服務。




今天微辰三維就以莫比烏斯環的三維建模案例，為您提供詳細的SolidWorks軟件三維建模教程。


一起來看如何用SOLIDWORKS軟件進行三維建模吧：

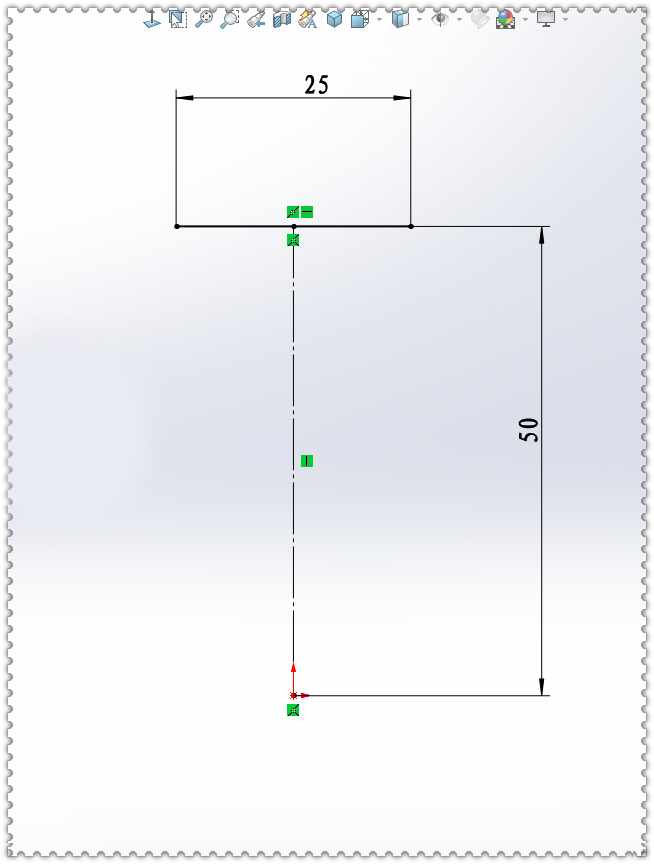

1.【上視基準面】畫直線，添加：中點幾何關系。

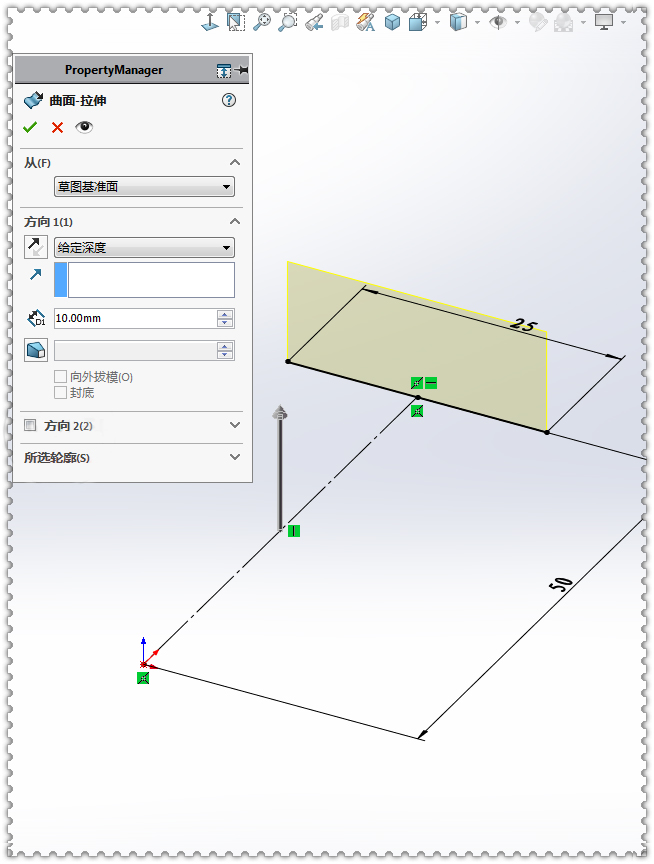

2.【曲面拉伸】。

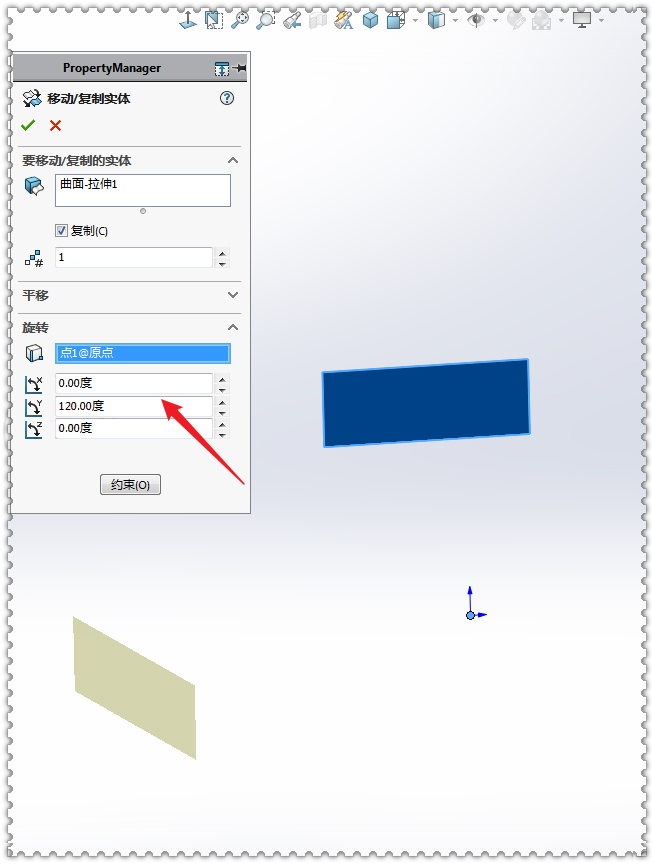

3.【移動/復制實體】復制：1個；旋轉點：原點；Y軸：120度。

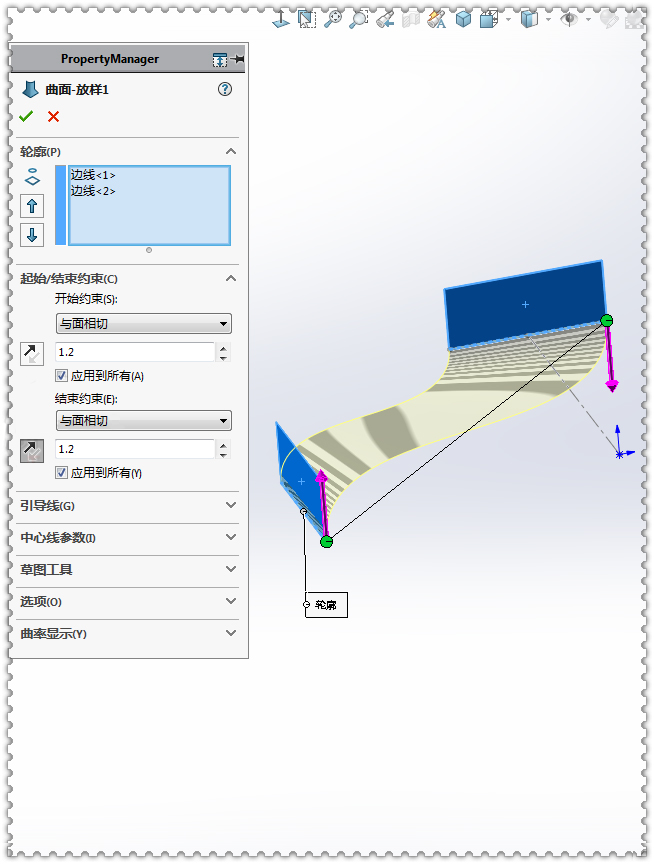

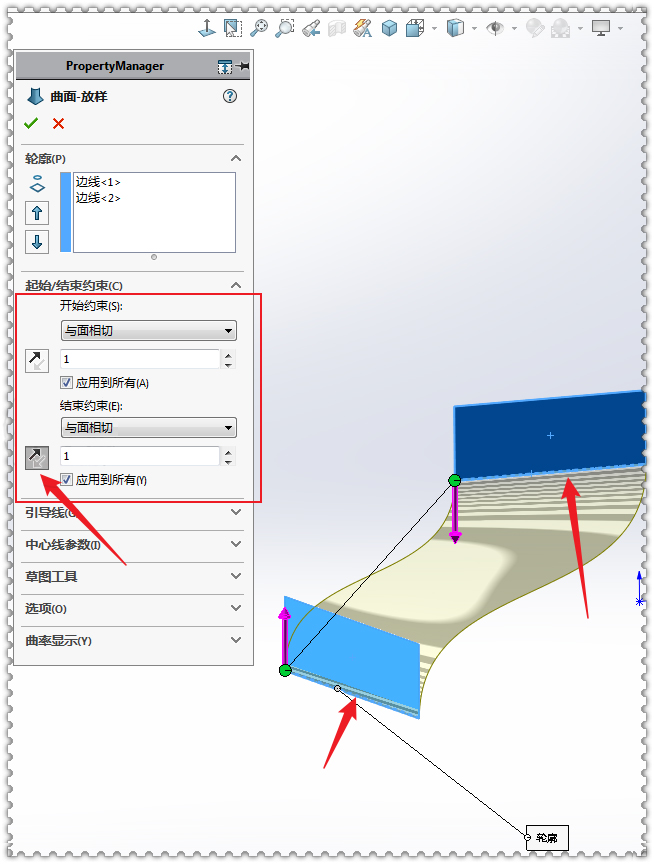

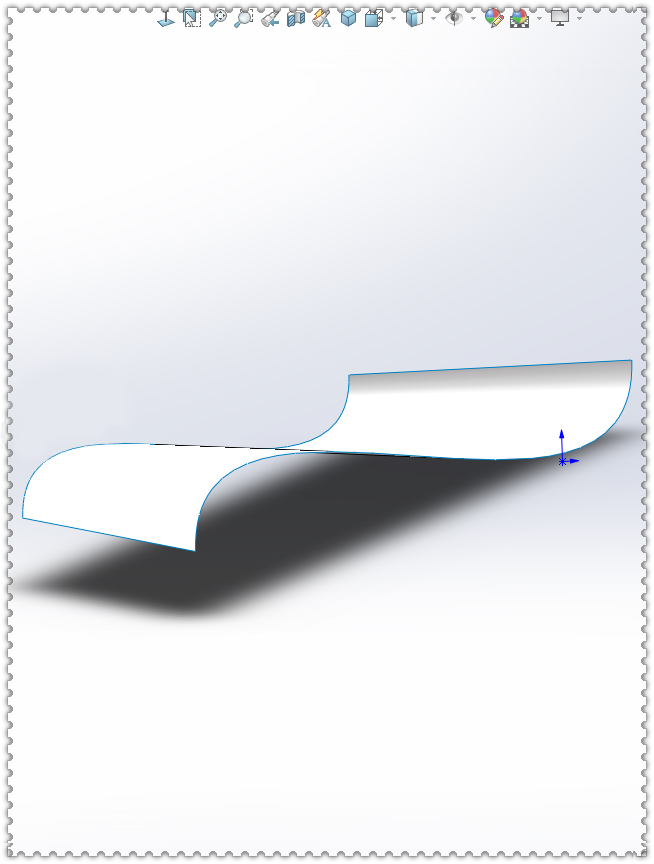

4.【曲面放樣】輪廓：兩根邊線；起始/結束約束：與面相切，其中一個是反向。

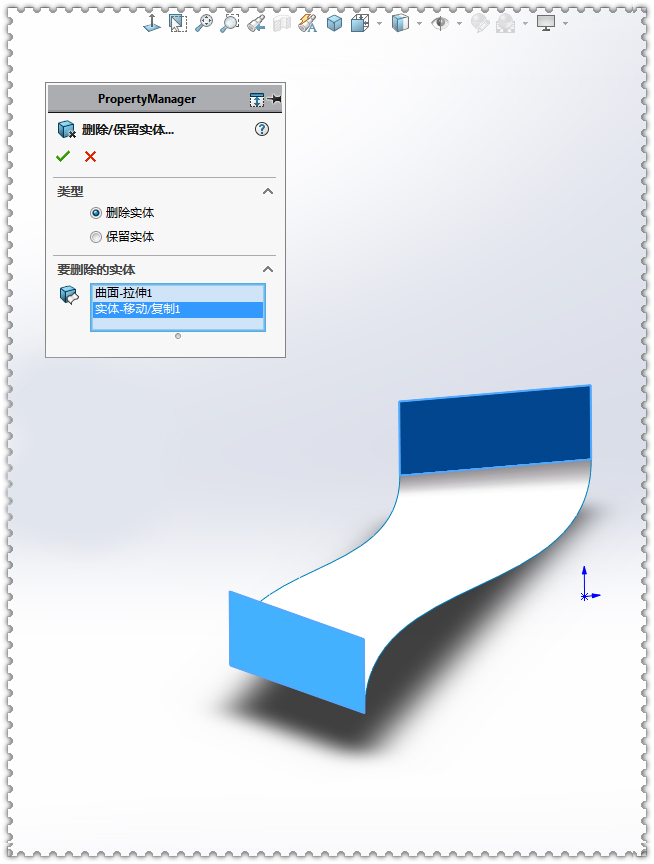

5.【刪除/保留實體】。

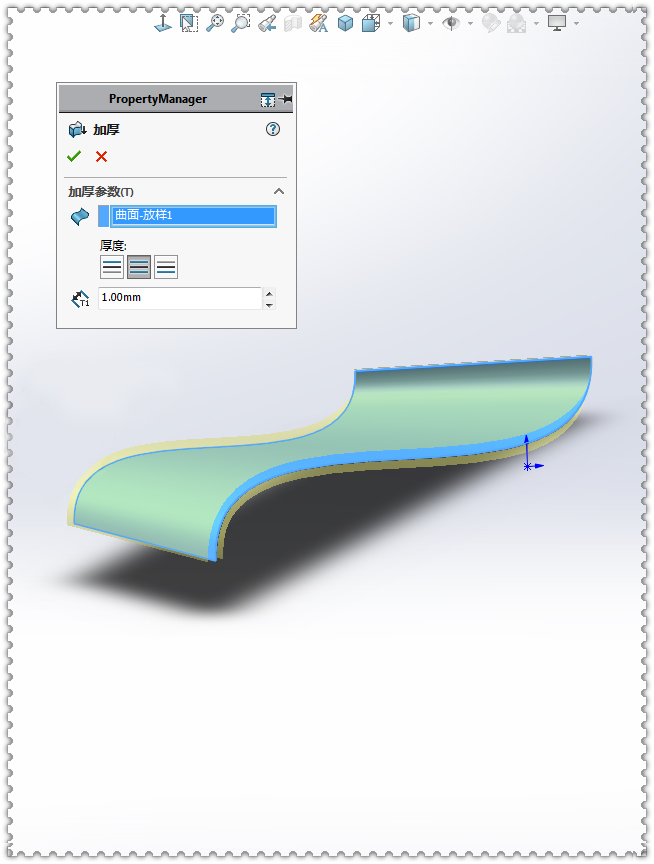

6.【加厚】兩側：1 。

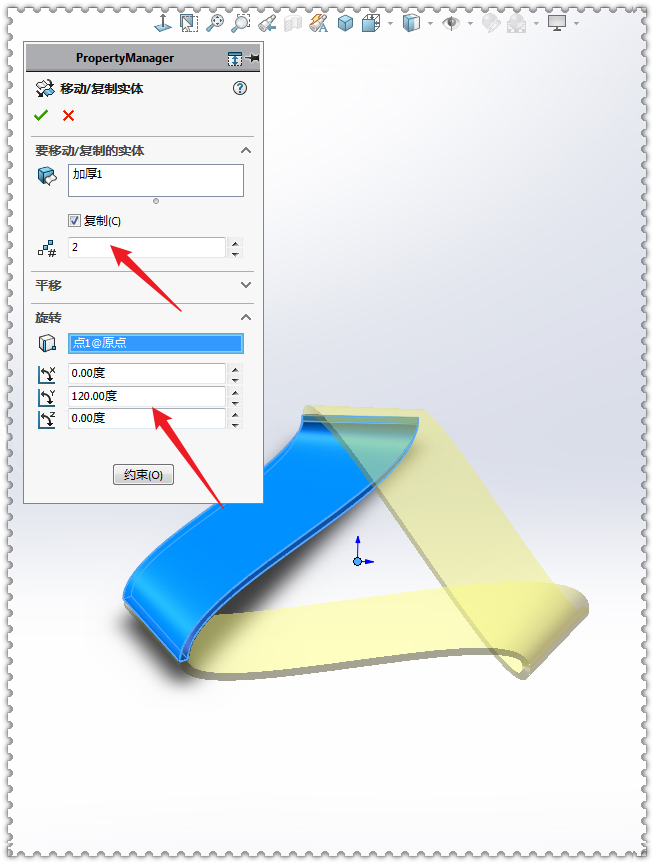

7.【移動/復制實體】復制：2個；旋轉點：原點；Y軸：120度。

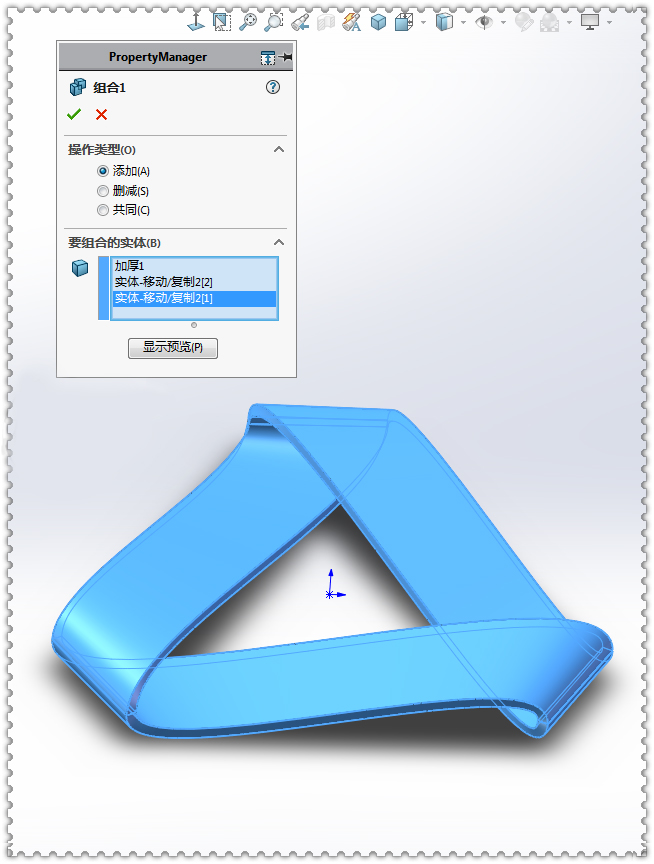

8.【組合】。

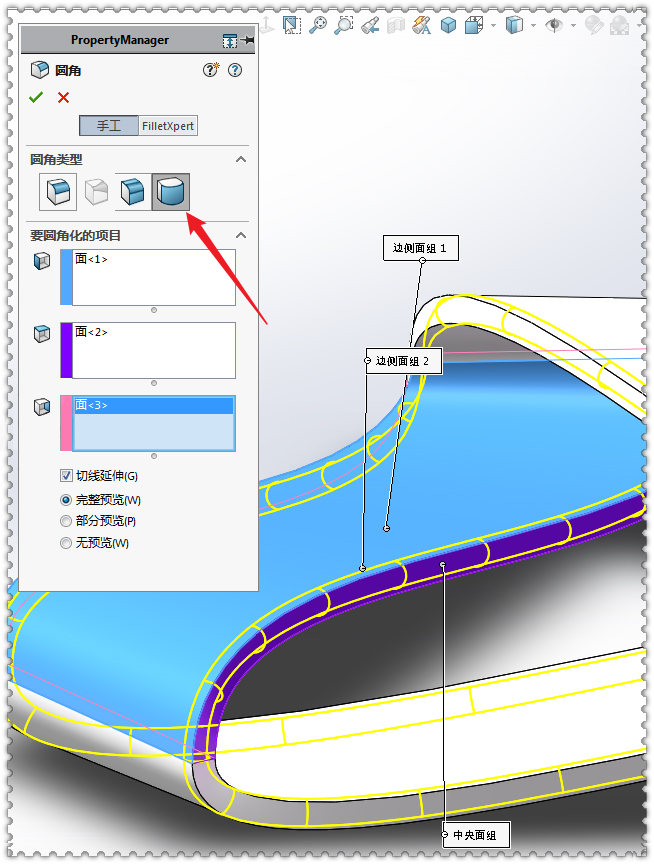

9.【圓角】完全圓角。






10.如果是4邊形，旋轉時：90度。




11.【曲面放樣】相同，也是一正一反。

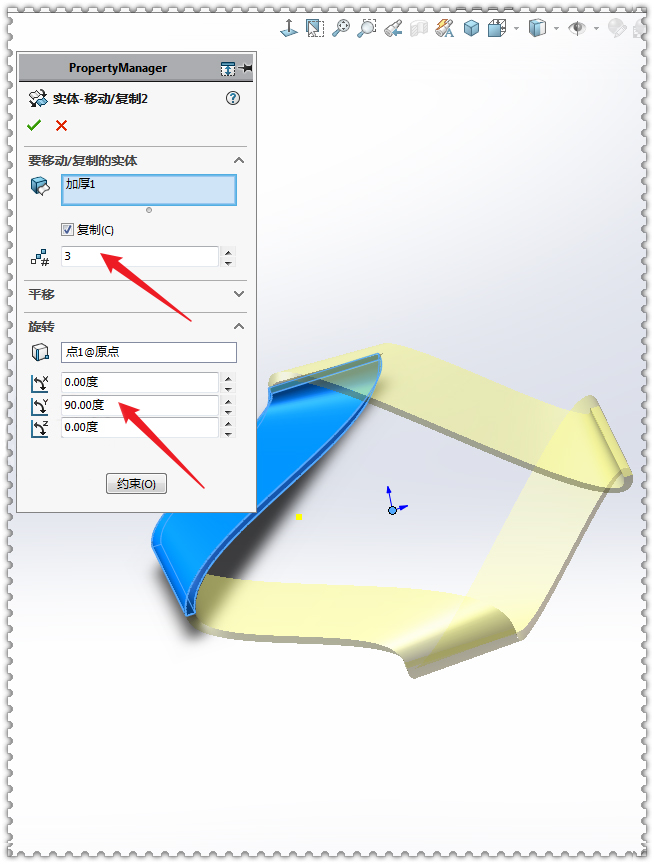

12.【移動/復制實體】復制：2個，旋轉：90度。

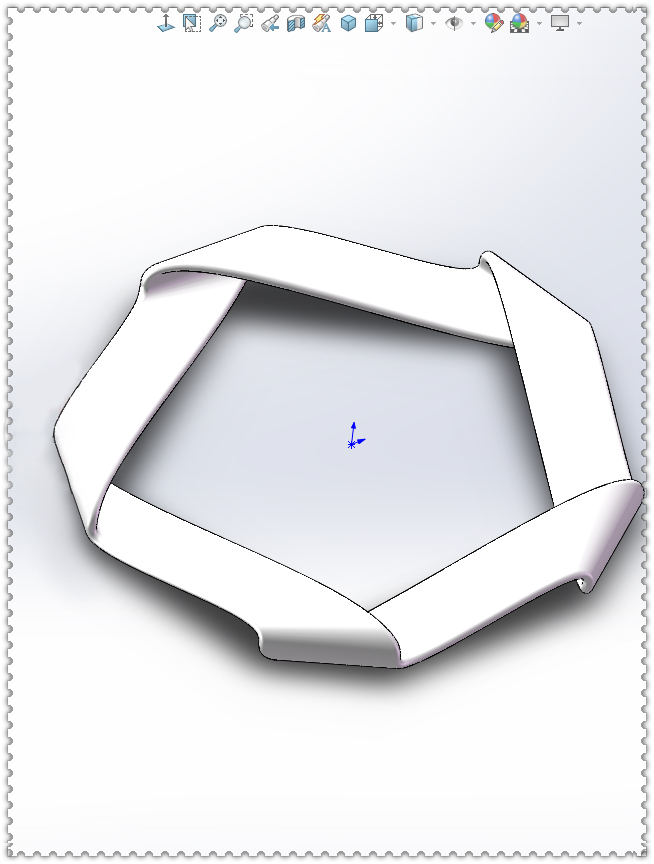

13.五邊形就是旋轉：72度，復制：4個。




14.完成。

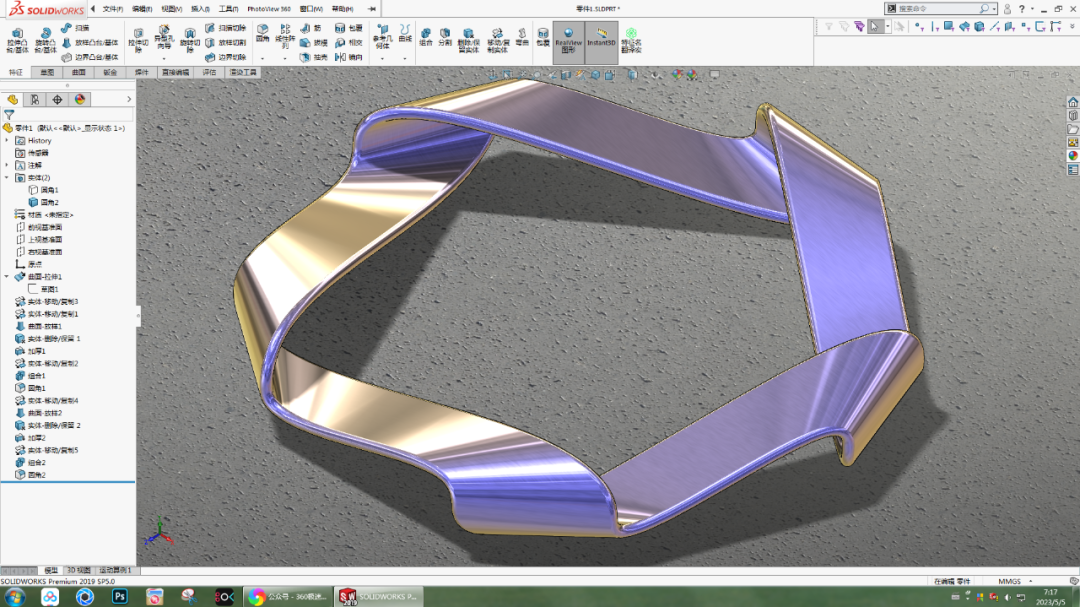

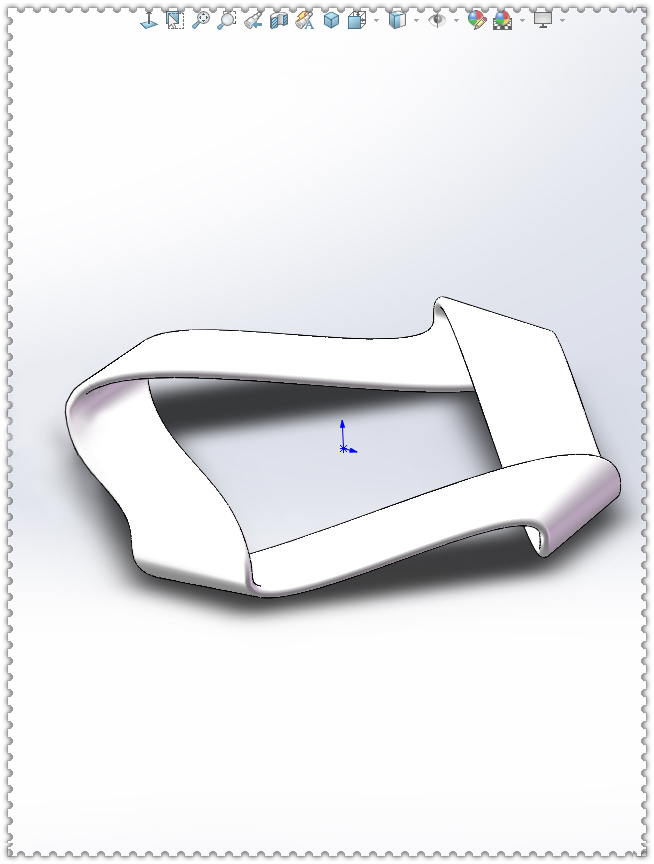

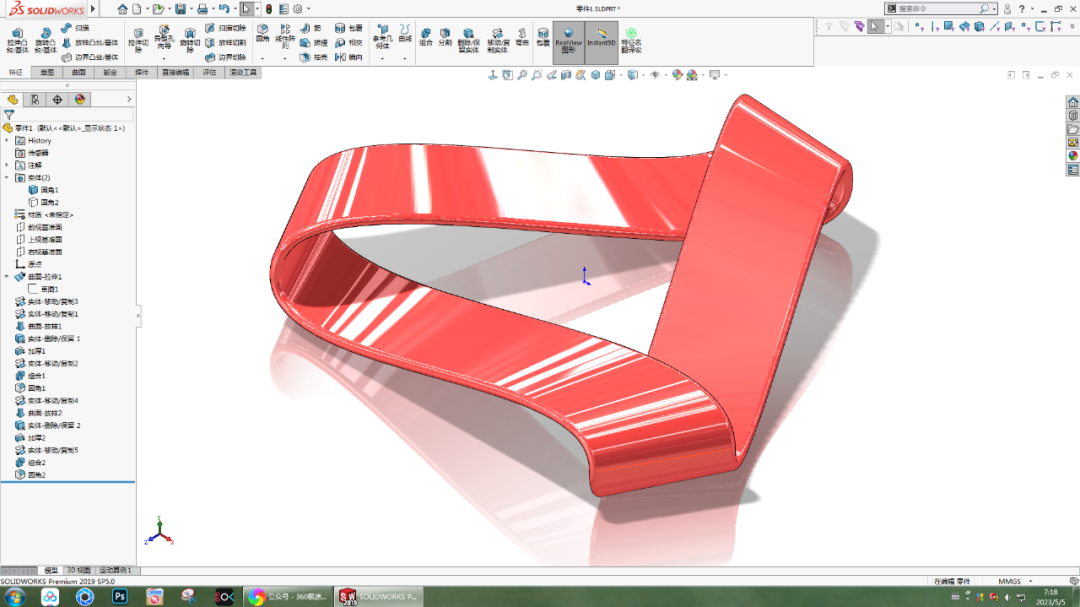

莫比烏斯環三維建模完成圖成果展示：
