SOLIDWORKS培訓|SOLIDWORKS建模銅號

用SOLIDWORKS軟件建模是許多工程師常用的功能，今天微辰三維就帶大家看一下，如何用SOLIDWORKS建模一個銅號吧：

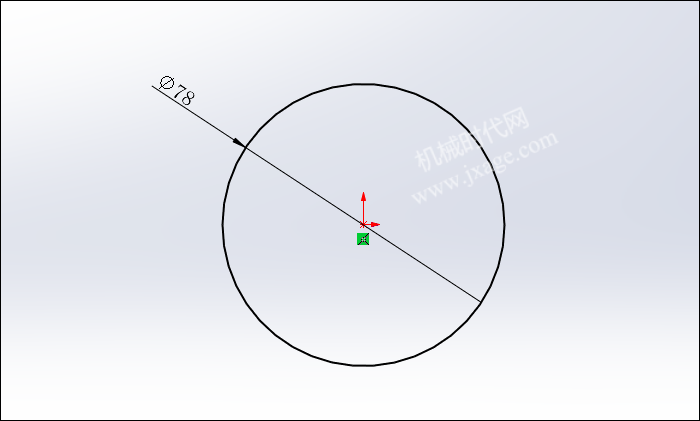

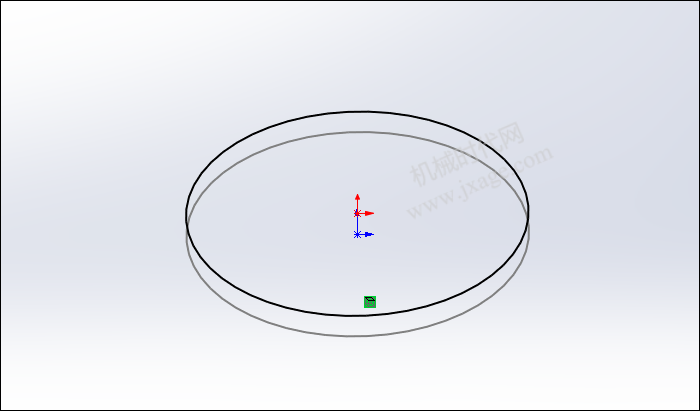

1.點擊“插入”-“曲線”-“螺旋線/渦狀線”，在上視基準面上繪制如下圖所示的草圖。

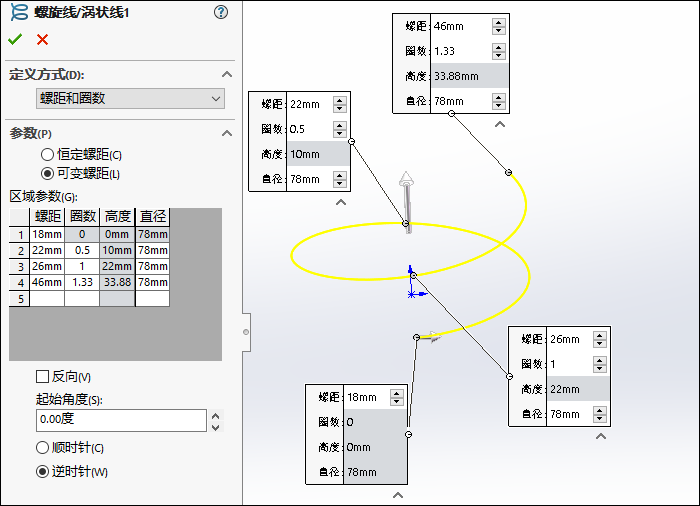

按照下圖進行設置，點擊勾號完成。

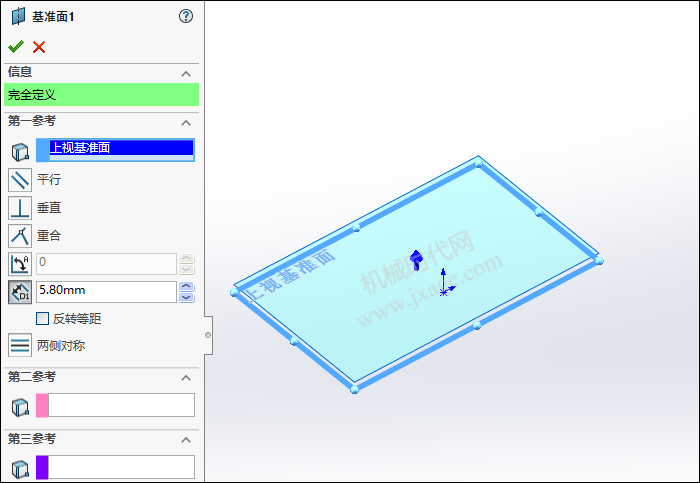

2.創建基準面1。

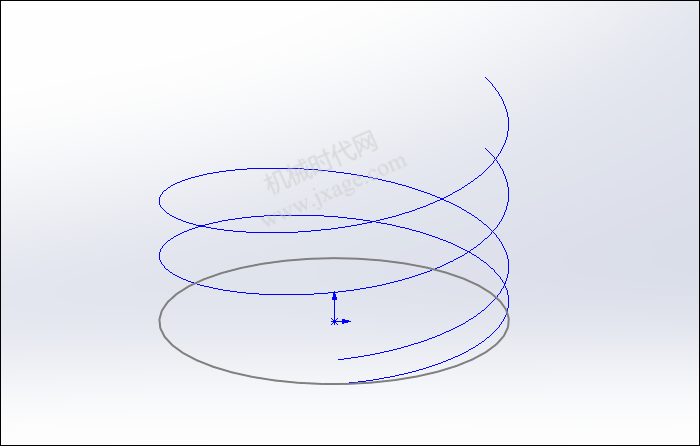

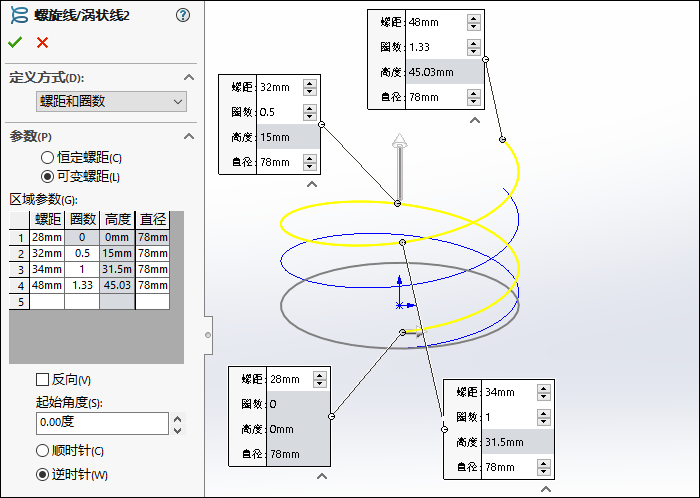

3.再次點擊“插入”-“曲線”-“螺旋線/渦狀線”，在基準面1上繪制如下圖所示的草圖。

按照下圖進行設置。

點擊勾號完成。

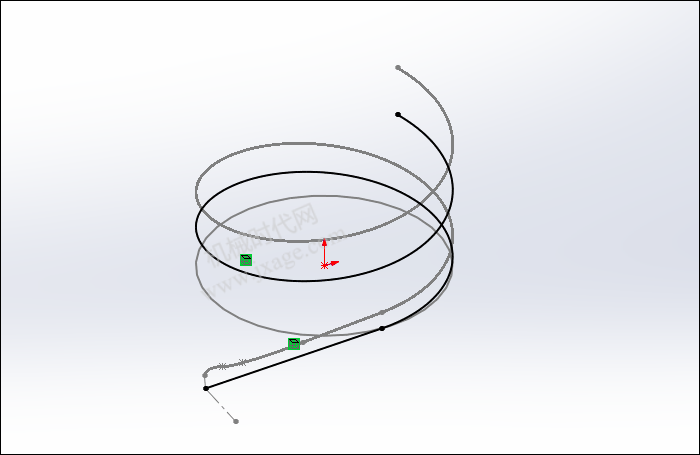

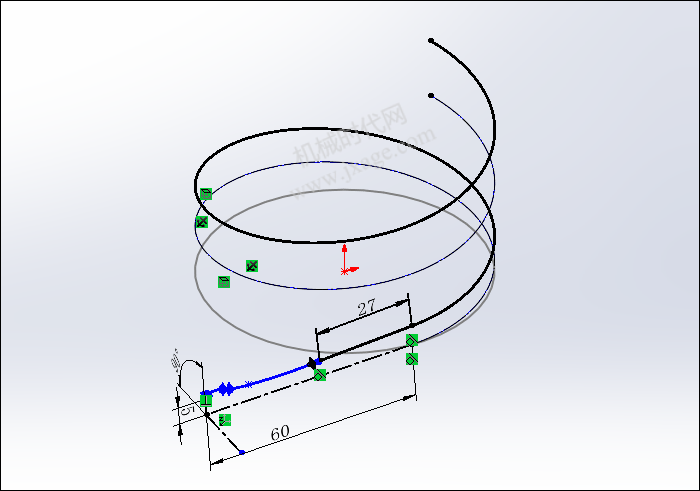

4.點擊3D草圖，繪制如下圖所示的曲線（黑色粗實線+藍色粗實線）。

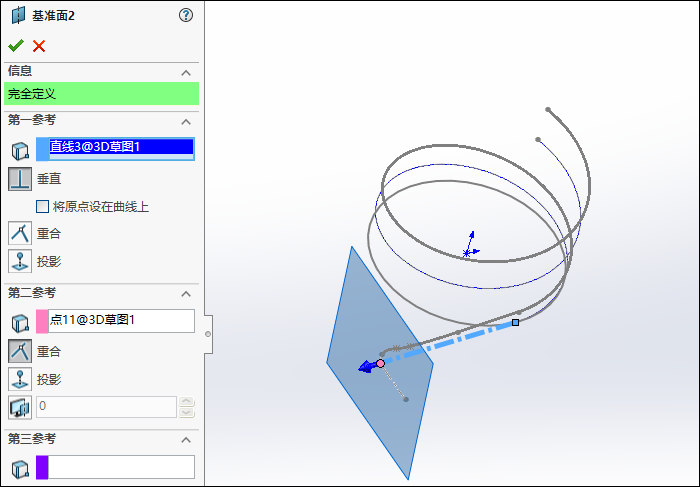

5.創建基準面2。

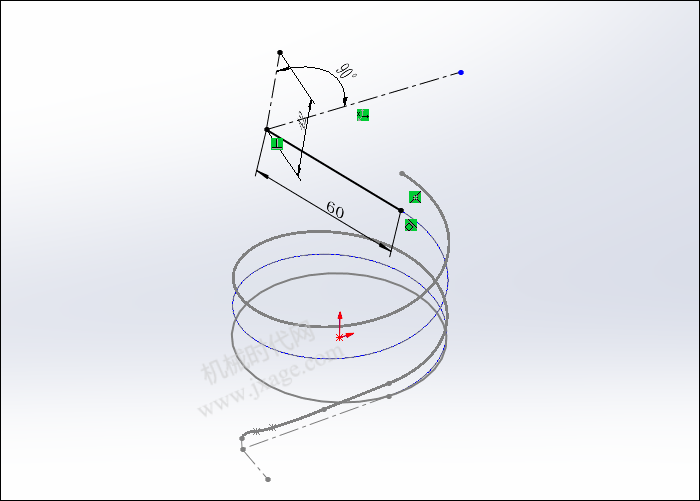

6.再次點擊3D草圖，繪制如下圖所示的曲線（黑色粗實線）。

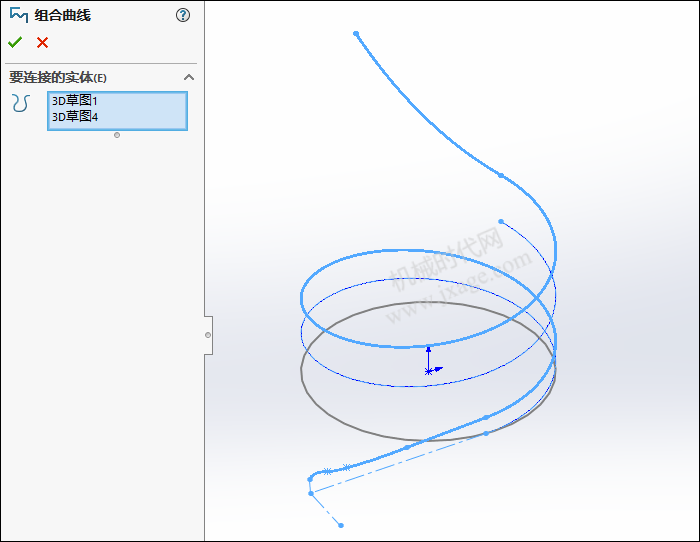

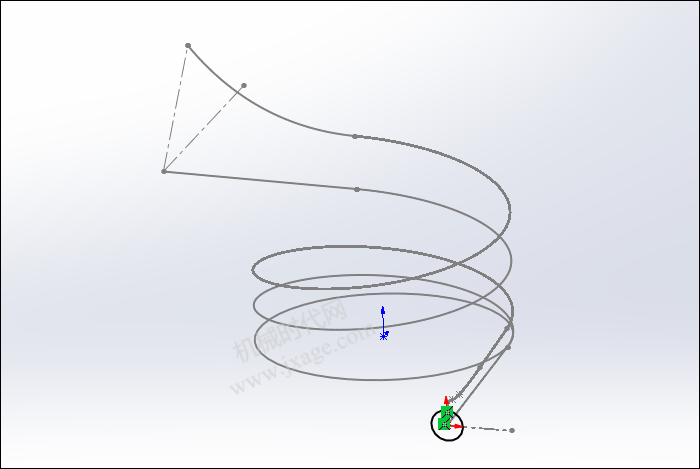

7.點擊組合曲線命令，選擇上面創建的的2條3D曲線進行組合。

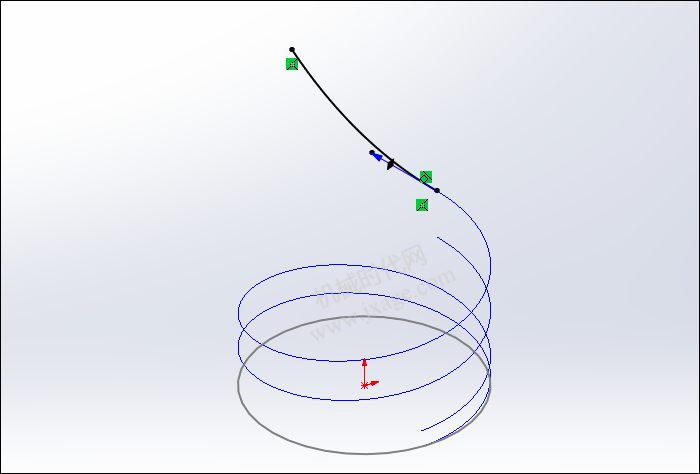

8.點擊3D草圖，繪制如下圖所示的曲線（黑色粗實線）。

9.點擊3D草圖，繪制如下圖所示的曲線（黑色粗實線）。

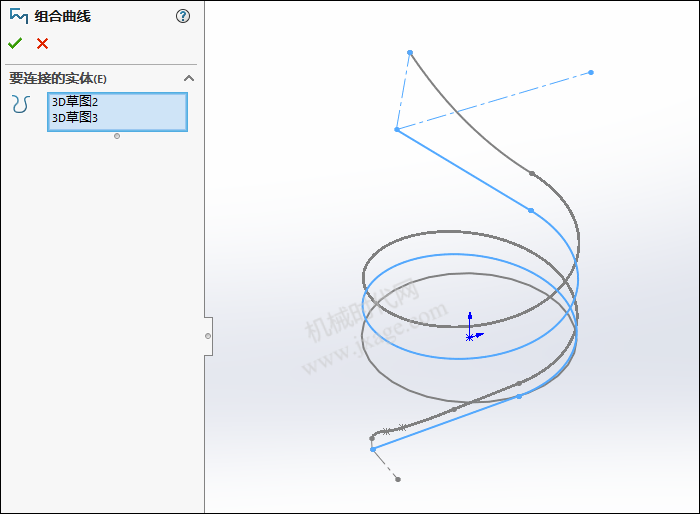

10.點擊組合曲線命令，選擇上面創建的的2條3D曲線進行組合。

11.點擊“草圖繪制”，在基準面2上繪制如下圖所示的草圖。

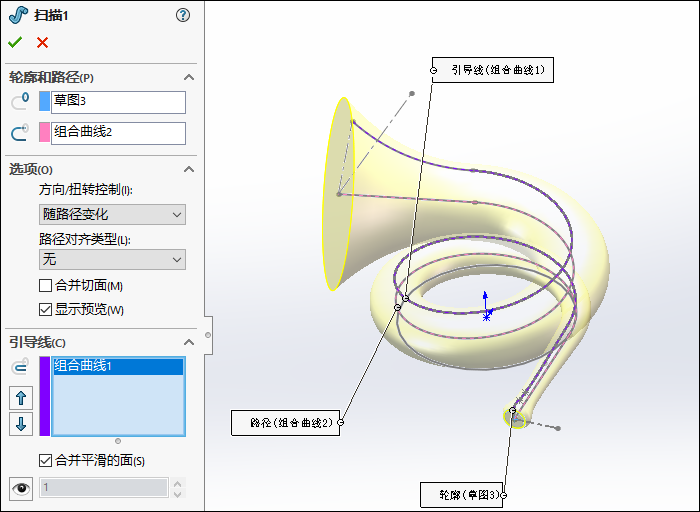

12.點擊掃描，選擇組合曲線2作為掃描的路徑，選擇上一步創建的草圖3作為掃描的輪廓，選擇組合曲線1作為引導線，點擊勾號完成。

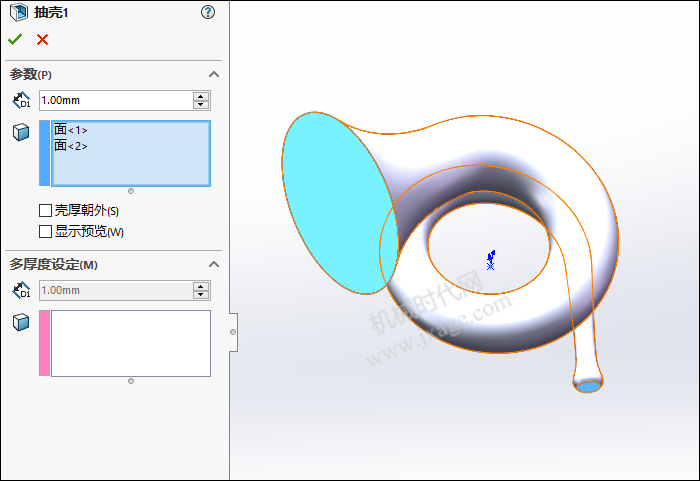

13.抽殼。

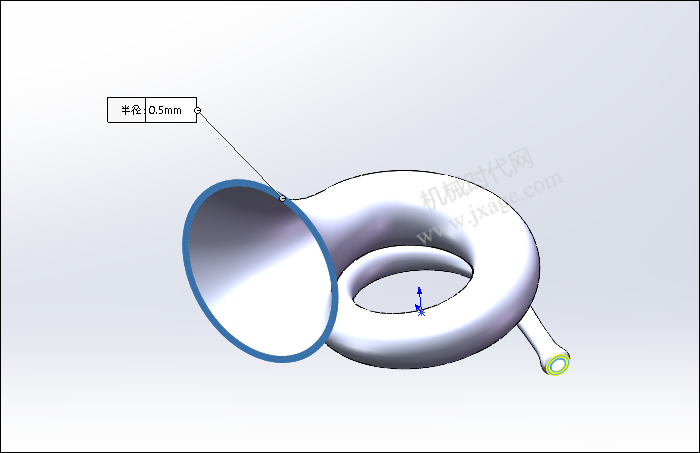

14.倒圓角。

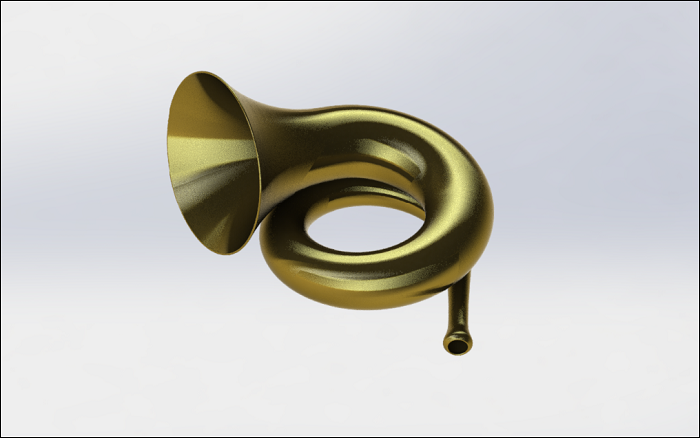

15.完成。

以上就是關于用SOLIDWORKS建模一個銅號的簡單培訓教程，如果您想了解更多SOLIDWORKS課程，請點擊下面鏈接報名↓↓↓↓↓↓↓↓↓↓↓
