快速掌握SOLIDWORKS齒輪轉動的應用

在機械設計中，我們經常需要使用到齒輪傳動，它具有傳動精度高，可以調節傳動比等優點。那么我們?nèi)绾稳タ焖倥浜淆X輪讓它完全嚙合而且不會干涉呢？下面就給大家詳細介紹齒輪的技巧。
1、新建兩個大小齒輪零件，完成后在小齒輪繪制一條穿過凹點中心的輔助線，大齒輪繪制一條穿過凸點的中心輔助線。
2、新建裝配體，插入?yún)⒖紟缀误w基準軸命令，選擇前視基準面和右視基準面，單擊確定，建立“基準軸1”。插入?yún)⒖紟缀误w基準面命令，選擇右視基準面，輸入偏移距離168，該距離為大小齒輪之間的中心距，單擊確定，完成“基準面1”的創建。點擊觀閱基準軸和觀閱基準面，使基準軸和基準面可見。

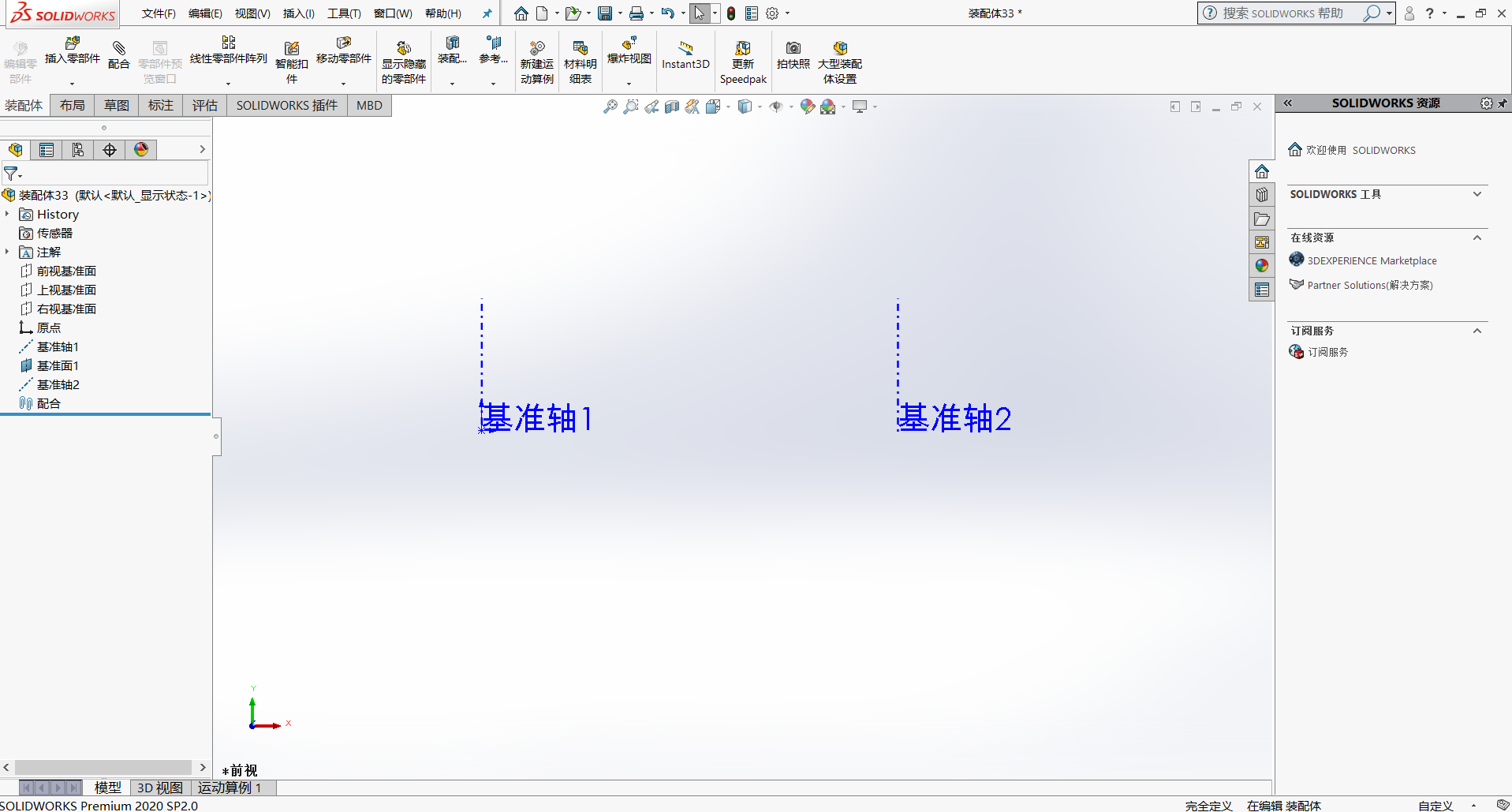

3、插入?yún)⒖紟缀误w基準軸命令，選擇基準面1和前視基準面，單擊確定，建立“基準軸2”。齒輪裝配體的參考布局建立完成。
4、插入小齒輪零件,，并將其設置為浮動。單擊配合命令，使小直齒輪的軸線和基準軸1重合，齒輪端面和上視基準面重合。插入大齒輪零件，單擊配合命令，使大齒輪的軸線和基準軸2重合，齒輪端面和上視基準面重合。
5、完成齒輪的嚙合，選擇我們上面繪制的輔助線，添加重合關系。

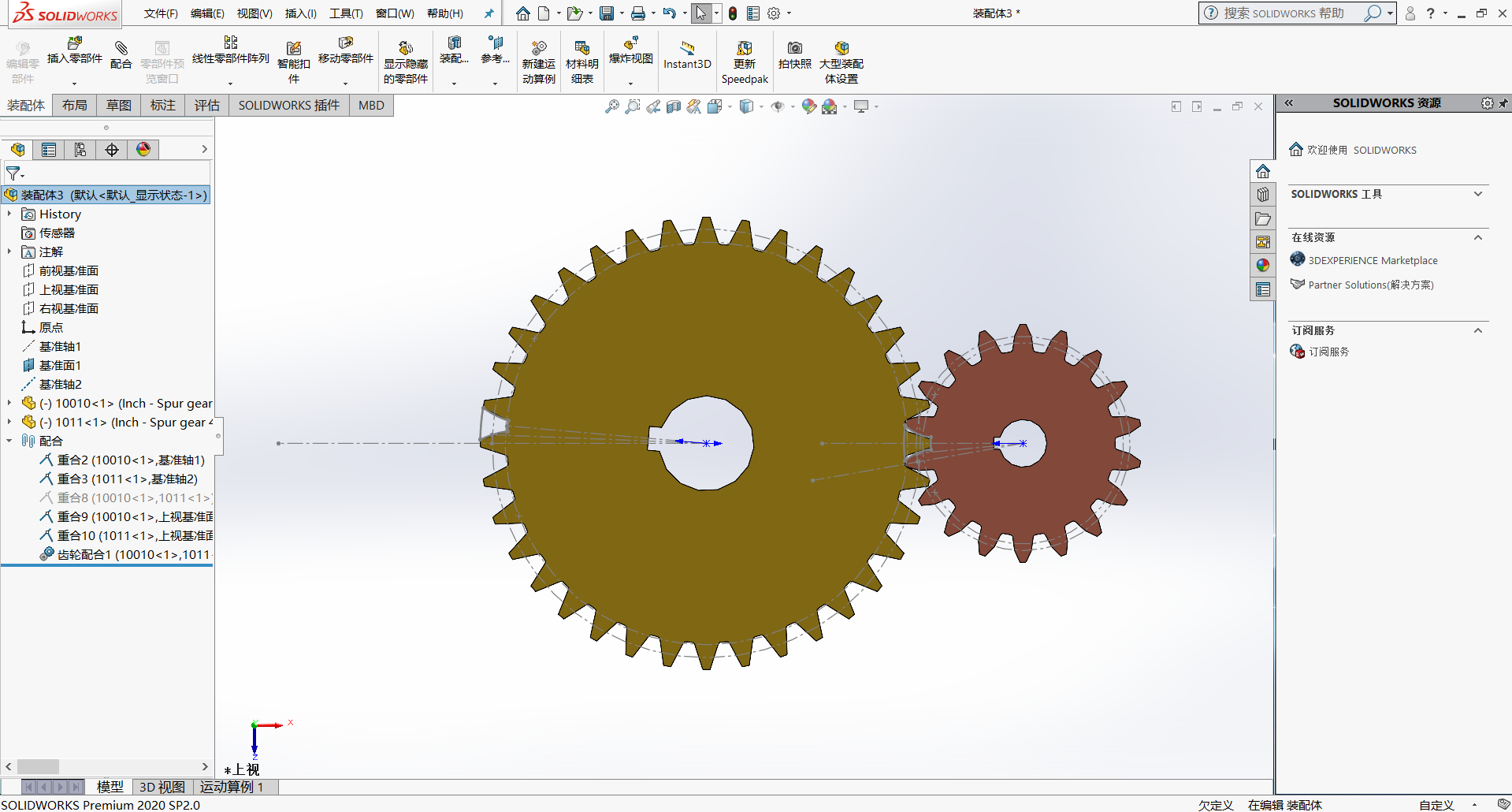

6、插入配合-機械配合-齒輪配合-選擇兩個齒輪的中心線，自動識別傳動比。
7、壓縮或刪除輔助線的重合關系，完成。
