SOLIDWORKS知識點——巧用配合參考

在我們設計工作中裝配體的使用必不可少，產品的標準件和通用件也經常使用，但是這類零件一般量都比較大，所以裝配起來費時費力，耽誤效率。當然有人可能提到SOLIDWORKS中裝配體中的隨配合復制，也是非常實用的命令，但今天我們要講的是SOLIDWORKS自動裝配——配合參考

第一步:

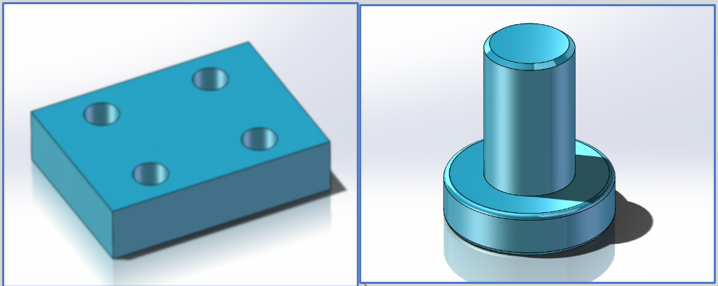

以這兩個零件為案例，帶大家了解配合參考的使用，首先在SOLIDWORKS中正常建模。


第二步:
SOLIDWORKS建模完成之后，首先對簡易螺栓、板件進行配合設置。

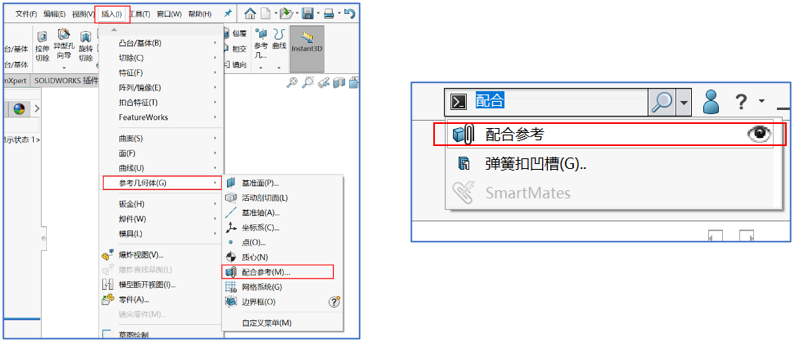

首先啟用SOLIDWORKS配合參考，如圖兩種方法

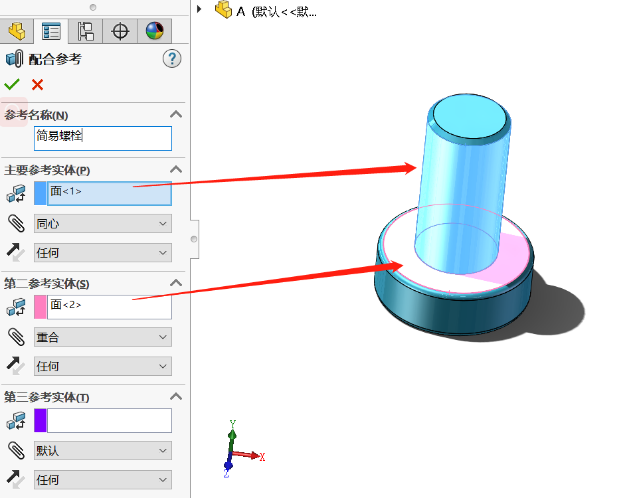

簡易螺栓設置
主要參考實體：簡易螺栓圓柱表面（選擇同心當然也可以設置其他約束）

第二參考選擇簡易螺栓圓柱臺面

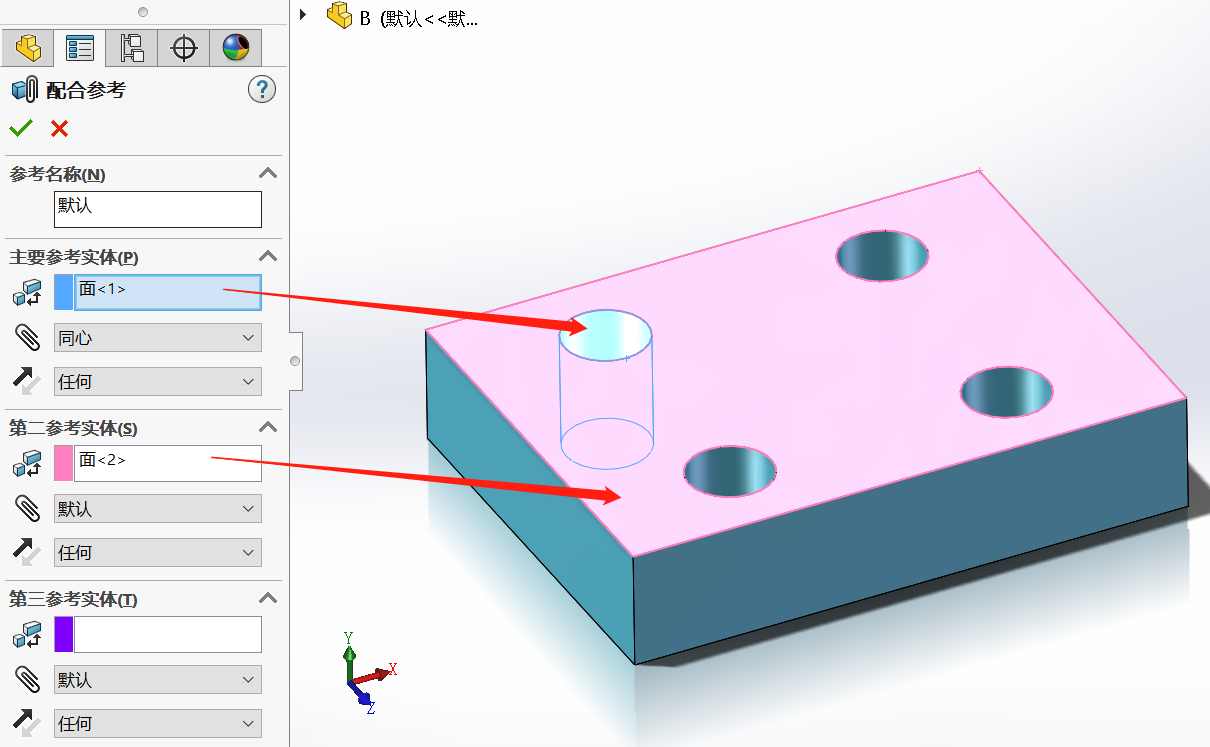

板件設置
如上圖設置
主要參考選擇：孔（選擇同心，當然也可以設置其他約束）

第二參考實體：板件表面


第三步：

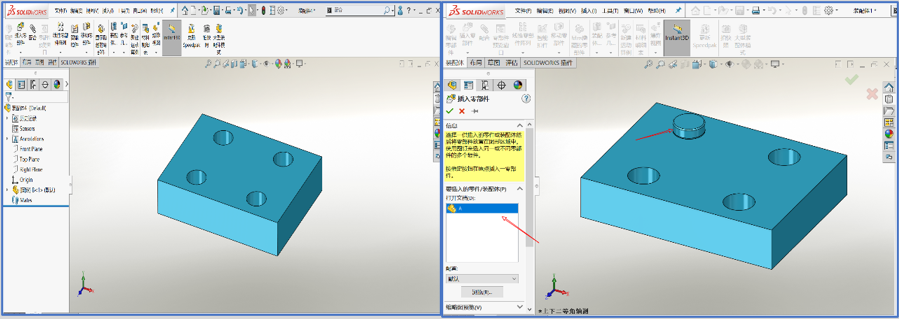

首先把板件導入裝配體，然后導入簡易螺栓會發現其自動捕捉板件，不需要我們裝配約束，約束自動生成，這樣大大節約我們的設計時間。



大家是否覺得SOLIDWORKS軟件中的這個功能特別實用，那么趕緊應用到產品設計中吧，加快我們的效率。如果您想繼續學習新的實用功能，請繼續關注SolidKits。
