SOLIDWORKS如何在裝配體中拖動下層零件

每一個設備在做設計時都會分為總裝配體、子裝配體和零部件。我們都知道在SOLIDWORKS中總裝配體下沒有配合關系的零部件可以任意拖動，但是子裝配體只能整體移動！那在SOLIDWORKS中是否可以在總裝配體下任意拖動子裝配體的零部件呢？其實，我們把子裝配體改成柔性就可以，下面我們來詳細講解一下如何操作！


第一步：我們以這個水下攝影設備構件為例，打開SOLIDWORKS軟件中的總裝配體，這時您會發現子裝配體下的零部件是不能單獨移動的。

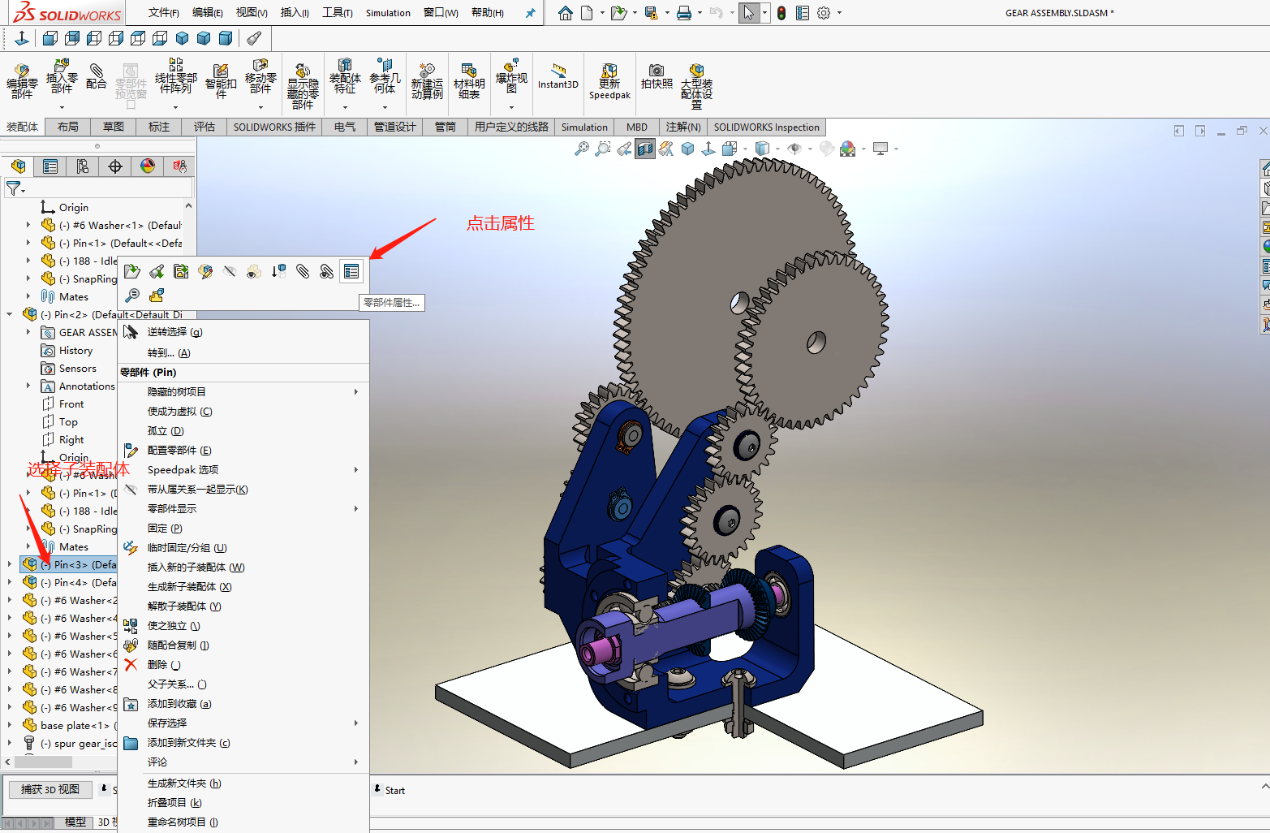

第二步：選擇子裝配體

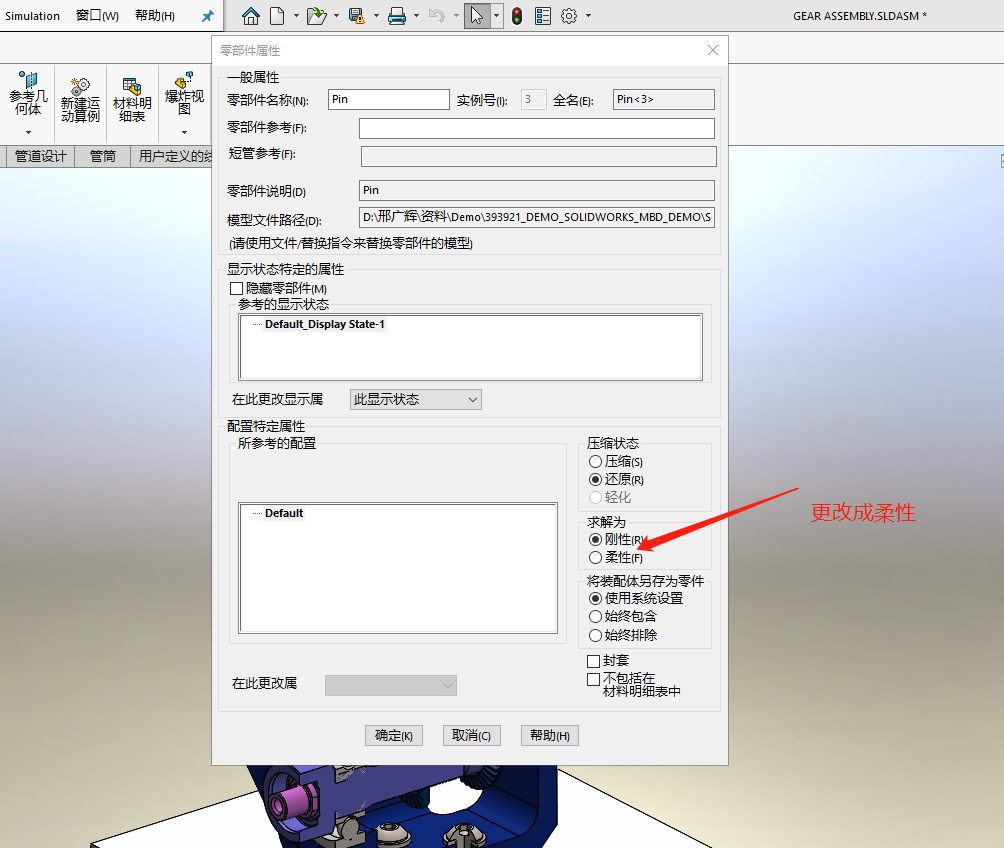

第三步：把子裝配體改成柔性

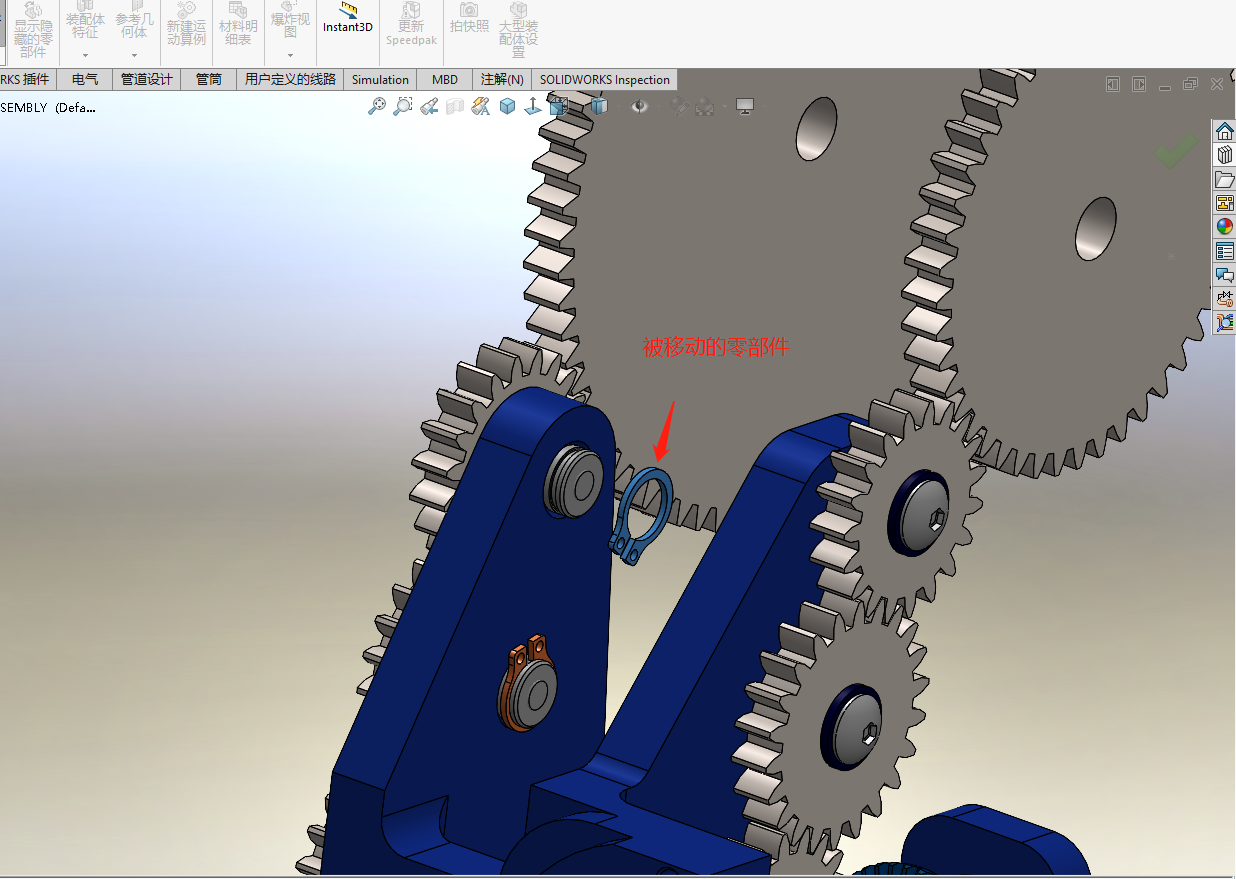

第四步：現在就可以在總裝配體下拖動沒有配合關系的子裝配體零件了



按照以上操作大家是否也操作成功了呢？根據SOLIDWORKS軟件的默認設置，當生成子裝配體時，它為剛性的。在父裝配體中，子裝配體為單一單位，其零部件不相對于彼此移動。而設置成柔性，就可以在父裝配體中移動子裝配體的各個零部件。

例如，當您需要在電機裝配體中移動活塞子裝配體的零部件時，就可以利用此功能來實現。您可以移動活塞的各個零部件，同時這些零部件仍然組群為子裝配體。


請注意下列與柔性子裝配體相關的事項：
配合 ：柔性子裝配體中的配合與父裝配體中的配合同時解出。因此，移動或旋轉子裝配體零部件不會破壞子裝配體或其父裝配體中的配合。零部件只能在其配合所允許的自由角度內移動。
多個實例 ：您可以在父裝配體的同一個配置中插入一個以上的子裝配體實例。您可使某些實例固定并使其它實例靈活，且不同的實例可有子裝配體零部件的不同位置。
